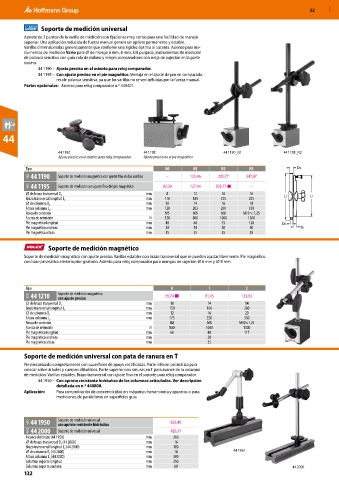

52 MXD

Soporte de medición universal
Apriete de 3 puntos de la varilla de medición con fijaciones muy cortas para una facilidad de manejo
superior. Una aplicación reducida de fuerza manual genera un apriete permanente y estable.
Varillas dimensionadas generosamente que confieren una rigidez óptima al sistema. Asiento para ins-
trumentos de medición Vario para ⌀ de mango 6 mm, 8 mm, 3/8 pulgada, instrumentos de medición
de palanca sensitiva con guía cola de milano y relojes comparadores con oreja de sujeción en la parte
trasera.
44 1190 – Ajuste preciso en el asiento para reloj comparador.
44 1195 – Con ajuste preciso en el pie magnético. Ventaja en el ajuste de µm en comparado-
res de palanca sensitiva, ya que las varillas no se ven influidas por la fuerza manual.
Partes opcionales: Asiento para reloj comparador n.º 440401.

44

44 1190 44 1195 44 1190_N1 44 1195_N2
Ajuste preciso en el asiento para reloj comparador Ajuste preciso en el pie magnético
Tipo N0 N1 N2 N3 D2
46G 44 1190 Soporte de medición magnético con ajuste fino de las varillas – 125,96 205,77 247,07
46G 44 1195 Soporte de medición con ajuste fino del pie magnético 82,30 127,44 205,77 ■ –
⌀ de brazo transversal D 1 mm 8 12 16 16
Brazo transversal longitud L 1 mm 110 185 225 225 L2 L1
mm 10 14 16 18
⌀ de columna D 2
mm 120 203 260 350
Altura columna L 2
Rosca de conexión M5 M8 M8 M10 × 1,25
Fuerza de retención N 320 800 1000 1300
Pie magnético longitud mm 40 60 75 120 D3
Pie magnético anchura mm 30 50 50 50 D1
Pie magnético altura mm 35 55 55 55
Soporte de medición magnético
Soporte de medición magnético con ajuste preciso. Varillas estables con brazo transversal que se pueden ajustar libremente. Pie magnético
con base prismática e interruptor giratorio. Asiento para reloj comparador para mangos de sujeción ⌀ 6 mm y ⌀ 8 mm.

Tipo 0 1 2
42D 44 1210 Soporte de medición magnético 59,74 ■ 91,45 133,93
con ajuste preciso
⌀ de brazo transversal D 1 mm 10 14 14
Brazo transversal longitud L 1 mm 150 160 200
mm 12 16 20
⌀ de columna D 2
mm 175 220 350
Altura columna L 2
Rosca de conexión M8 M8 M10×1,25
Fuerza de retención N 800 1000 1300
Pie magnético longitud mm 60 80 117
Pie magnético anchura mm 50
Pie magnético altura mm 55
Soporte de medición universal con pata de ranura en T
Pie mecanizado completamente con superficies de apoyo rectificadas. Parte inferior prismática para
colocar sobre árboles y cuerpos cilíndricos. Parte superior con ranuras en T para avance de la columna
de medición. Varillas estables. Brazo transversal con ajuste fino en el soporte para reloj comparador.
44 1950 – Con apriete resistente hidráulico de las columnas articuladas. Ver descripción
detallada en n.º 440800.
Aplicación: Para comprobación de concentricidad en máquinas-herramienta y aparatos o para
mediciones de paralelismo en superficies guía.

46Q 44 1950 Soporte de medición universal 625,40
con apriete resistente hidráulico
46Q 44 2000 Soporte de medición universal 420,37
Alcance del brazo (44 1950) mm 260
(44 2000) mm 16
⌀ de brazo transversal D 1
(44 2000) mm 180
Brazo transversal longitud L 1
⌀ de columna D (44 2000) mm 16 44 1950
2
Altura columna L 2 (44 2000) mm 300
Columna soporte longitud mm 250
Columna soporte anchura mm 60 44 2000
