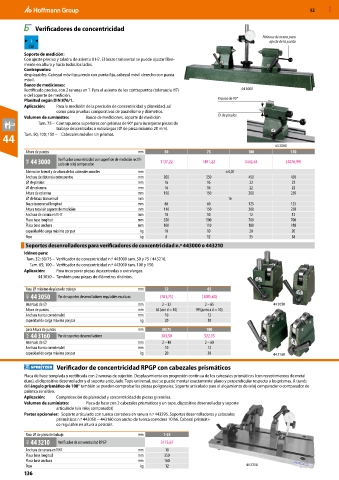

Page 1274 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

Verificadores de concentricidad
Palanca de mano para
i ajuste de la punta
Cal
Soporte de medición:
Con ajuste preciso y taladro de asiento 8 H7. El brazo transversal se puede ajustar libre-
mente en altura y hacia todos los lados.
Contrapuntos:
desplazables. Cabezal móvil izquierdo con punta fija, cabezal móvil derecho con punta
móvil.
Banco de mediciones:
Rectificado preciso, con 2 ranuras en T. Para el asiento de los contrapuntos (tolerancia H7) 44 3000
o del soporte de medición.
Planitud según DIN 876/1. Prisma de 90°
Aplicación: Para la medición de la precisión de concentricidad y planeidad, así
como para pruebas comparativas de paralelismo y diámetros.
Volumen de suministro: Banco de mediciones, soporte de medición ⌀ de pínolas
Tam. 75 – Contrapuntos superiores con prismas de 90° para incorporar piezas de
trabajo descentradas o extralargas (⌀ de pieza máximo 20 mm).
44 Tam. 50; 100; 150 – Cabezales móviles sin prismas.

44 3000
Altura de puntos mm 50 75 100 150
46K 44 3000 Verificador concentricidad con superficie de medición rectifi- 1137,22 1491,22 3442,64 (4070,99)
cada sin reloj comparador
Alineación lateral y de altura de los cabezales móviles mm ±0,01
Anchura de distancia entre puntos mm 200 350 450 450
⌀ de pínolas mm 16 16 22 22
⌀ de columna mm 16 16 22 22
Altura de columna mm 150 150 200 250
⌀ de brazo transversal mm 16
Brazo transversal longitud mm 60 60 125 125
Altura total sin soporte de medición mm 110 150 200 250
Anchura de ranura en T H7 mm 10 10 12 12
Placa base longitud mm 350 500 700 700
Placa base anchura mm 100 110 180 180
capacidad de carga máxima por par kg 10 10 20 20
Peso kg 8 12 35 38
Soportes desenrolladores para verificadores de concentricidad n.º 443000 o 443210
Idóneo para:
Tam. 32; 50/75 – Verificador de concentricidad n.º 443000 tam. 50 y 75 / 443210.
Tam. 65; 100 – Verificador de concentricidad n.º 443000 tam. 100 y 150.
Aplicación: Para incorporar piezas descentradas o extralargas.
44 3050 – También para piezas de diámetros distintos.

Para ⌀ máximo de pieza de trabajo mm 32 65
46K 44 3050 Par de soportes desenrolladores regulables en altura (781,75) (1085,60)
Intervalo de ⌀ mm 2 – 32 2 – 65 44 3050
Altura de puntos mm 66 (con d = 10) 99 (junto a d = 10)
Anchura tuerca corredera h6 mm 10 12
capacidad de carga máxima por par kg 20 30
para Altura de puntos mm 50/75 100
46K 44 3160 Par de soportes desenrolladores 383,50 522,15
Intervalo de ⌀ mm 2 – 40 2 – 60
Anchura tuerca corredera h6 mm 10 12
capacidad de carga máxima por par kg 20 30 44 3160

Verificador de concentricidad RPGP con cabezales prismáticos
Placa de base templada y rectificada con 2 ranuras de sujeción. Desplazamiento en progresión continua de los cabezales prismáticos (con revestimientos de metal
duro), el dispositivo desenrollador y el soporte articulado. Tope universal, que se puede montar exactamente plano y perpendicular respecto a los prismas. A través
del ángulo prismático de 108° también se pueden comprobar las piezas poligonales. Soporte articulado para el alojamiento de reloj comparador o comparador de
palanca sensitiva.
Aplicación: Comprobación de planeidad y concentricidad de piezas giratorias.
Volumen de suministro: Placa de base con 2 cabezales prismáticos y un tope, dispositivo desenrollador y soporte
articulado (sin reloj comparador)
Partes opcionales: Soporte articulado con tuerca corredera en ranura n.º 443295. Soportes desenrolladores y cabezales
prismáticos n.º 443050 − 443160 con ancho de tuerca corredera 10 h6. Cabezal prismáti-
co regulable en altura a petición.

Para ⌀ de pieza de trabajo mm 1-25
46L 44 3210 Verificador de concentricidad RPGP 3175,67
Anchura de ranura en T H7 mm 10
Placa base longitud mm 350
Placa base anchura mm 160
Peso kg 12 44 3210
136
