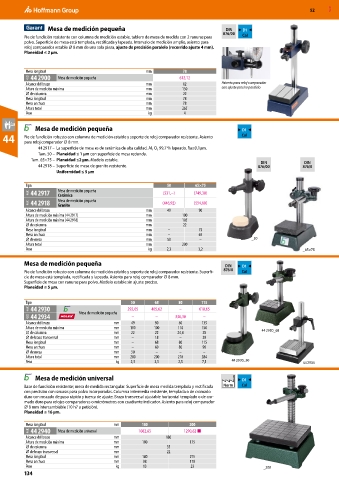

52 MXD

Mesa de medición pequeña DIN D1
876/00
Pie de fundición resistente con columna de medición estable, tablero de mesa de medida con 2 ranuras para Cal
polvo. Superficie de mesa está templada, rectificada y lapeada. Intervalo de medición amplio, asiento para
reloj comparador estable ⌀ 8 mm de una sola pieza, ajuste de precisión paralelo (recorrido ajuste 4 mm).
Planeidad ≤ 2 µm.

Mesa longitud mm 78
41D 44 2900 Mesa de medición pequeña 612,12
Alcance del brazo mm 62 Asiento para reloj comparador
Altura de medición máxima mm 150 con ajuste preciso paralelo
⌀ de columna mm 22
Mesa longitud mm 78
Mesa anchura mm 78
Altura total mm 265
Peso kg 4

Mesa de medición pequeña D1
44 Pie de fundición robusto con columna de medición estable y soporte de reloj comparador resistente. Asiento Cal
para reloj comparador ⌀ 8 mm.
44 2917 – La superficie de mesa es de cerámica de alta calidad. Al O 99,7 % lapeado. Ra≤0,1µm.
3
2
Tam. 50 – Planeidad ≤ 1 µm con superficie de mesa redonda.
Tam. 65×75 – Planeidad ≤2 µm. Modelo estable.
DIN
DIN
44 2918 – Superficie de mesa de granito resistente. 876/00 876/0
Uniformidad ≤ 5 µm
Tipo 50 65×75
46K 44 2917 Mesa de medición pequeña (531,–) (749,30)
Cerámica
46K 44 2918 Mesa de medición pequeña (446,92) (554,60)
Granito
Alcance del brazo mm 49 90
Altura de medición máxima (44 2917) mm 100
Altura de medición máxima (44 2918) mm 105
⌀ de columna mm 22
Mesa longitud mm – 75
Mesa anchura mm – 65
⌀ de mesa mm 50 – _50
Altura total mm 200
Peso kg 2,3 3,2 _65×75

Mesa de medición pequeña DIN D1
Pie de fundición robusto con columna de medición estable y soporte de reloj comparador resistente. Superfi- 876/0 Cal
cie de mesa está templada, rectificada y lapeada. Asiento para reloj comparador ⌀ 8 mm.
Superficie de mesa con ranuras para polvo. Modelo estable sin ajuste preciso.
Planeidad ≤ 5 µm.

Tipo 50 68 80 115
46K 44 2930 Mesa de medición pequeña 292,05 405,62 – 610,65
42D 44 2934 – – 336,30 –
Alcance del brazo mm 49 90 60 135
Altura de medición máxima mm 100 100 110 150
⌀ de columna mm 22 22 24,4 28 44 2930_68
⌀ de brazo transversal mm – 18 – 20
Mesa longitud mm – 68 80 115
Mesa anchura mm – 60 80 98
⌀ de mesa mm 50 – – –
Altura total mm 200 200 210 284
Peso kg 2,3 3,5 2,5 7,1 44 2930_50 44 2934

Mesa de medición universal D1
Base de fundición resistente; mesa de medida rectangular. Superficie de mesa medida templada y rectificada Norm Cal
con precisión con ranuras para polvo incorporadas. Columna intermedia resistente, templada o de cromado
duro con roscado de paso rápido y tuerca de ajuste. Brazo transversal ajustable horizontal templado o de cro-
mado duro para relojes comparadores o micrómetros con cuadrante indicador. Asiento para reloj comparador
⌀ 8 mm intercambiable (10 h7 a petición).
Planeidad ≤ 16 µm.
Mesa longitud mm 180 200
46K 44 2940 Mesa de medición universal 1082,65 1290,62 ■
Alcance del brazo mm 180
Altura de medición máxima mm 180 175
⌀ de columna mm 35
⌀ de brazo transversal mm 22
Mesa longitud mm 180 215
Mesa anchura mm 98 170
Peso kg 13 23 _200
134
