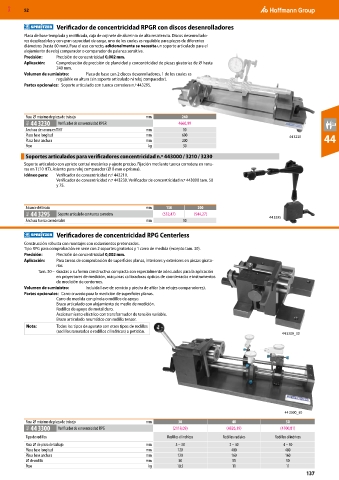

MXD 52

Verificador de concentricidad RPGR con discos desenrolladores
Placa de base templada y rectificada, caja de cojinete de aluminio de alta resistencia. Discos desenrollado-
res desplazables y con gran capacidad de carga, uno de los cuales es regulable para piezas de diferentes
diámetros (hasta 60 mm). Para el uso correcto, adicionalmente se necesita un soporte articulado para el
alojamiento de reloj comparador o comparador de palanca sensitiva.
Precisión: Precisión de concentricidad 0,002 mm.
Aplicación: Comprobación de precisión de planeidad y concentricidad de piezas giratorias de ⌀ hasta
240 mm.
Volumen de suministro: Placa de base con 2 discos desenrolladores, 1 de los cuales es
regulable en altura (sin soporte articulado ni reloj comparador).
Partes opcionales: Soporte articulado con tuerca corredera n.º 443295.

Para ⌀ máximo de pieza de trabajo mm 240
46L 44 3230 Verificador de concentricidad RPGR 4660,99
Anchura de ranura en T H7 mm 10
Placa base longitud mm 600 44 3230 44
Placa base anchura mm 200
Peso kg 30

Soportes articulados para verificadores concentricidad n.º 443000 / 3210 / 3230
Soporte articulado con apriete central mecánico y ajuste preciso. Fijación mediante tuerca corredera en ranu-
ras en T (10 H7). Asiento para reloj comparador (⌀ 8 mm o prisma).
Idóneo para: Verificador de concentricidad n.º 443210.
Verificador de concentricidad n.º 443230. Verificador de concentricidad n.º 443000 tam. 50
y 75.

Alcance del brazo mm 130 200
46L 44 3295 Soporte articulado con tuerca corredera (532,47) (544,27) 44 3295
Anchura tuerca corredera h6 mm 10

Verificadores de concentricidad RPG Centerless
Construcción robusta con montajes con rodamientos pretensados.
Tipo RPG para comprobación en serie con 2 soportes giratorios y 1 carro de medida (excepto tam. 30).
Precisión: Precisión de concentricidad 0,002 mm.
Aplicación: Para tareas de comprobación de superficies planas, interiores y exteriores en piezas girato-
rias.
Tam. 30 – Gracias a su forma constructiva compacta son especialmente adecuados para la aplicación
en proyectores de medición, máquinas calibradoras ópticas de coordenadas e instrumentos
de medición de contornos.
Volumen de suministro: Incluida llave de servicio y piedra de afilar (sin relojes comparadores).
Partes opcionales: Carro cruzado para la medición de superficies planas.
Carro de medida con pinola o rodillos de apoyo.
Brazo articulado con alojamiento de medio de medición.
Rodillos de apoyo de metal duro.
Accionamiento eléctrico con transformador de tensión variable.
Brazo articulado neumático con rodillo tensor.
Nota: Todos los tipos de aparato con otros tipos de rodillos
(rodillos ranurados o rodillos cilíndricos) a petición. 44 3300_30

44 3300_50
Para ⌀ máximo de pieza de trabajo mm 30 40 50
46L 44 3300 Verificador de concentricidad RPG (2118,09) (4826,19) (4700,81)
Tipo de rodillos Rodillos cilíndricos Rodillos radiales Rodillos cilíndricos
Para ⌀ de pieza de trabajo mm 3 – 30 2 – 40 4 – 50
Placa base longitud mm 120 400 400
Placa base anchura mm 120 160 160
⌀ de rodillo mm 30 55 50
Peso kg 10,5 11 11
137
