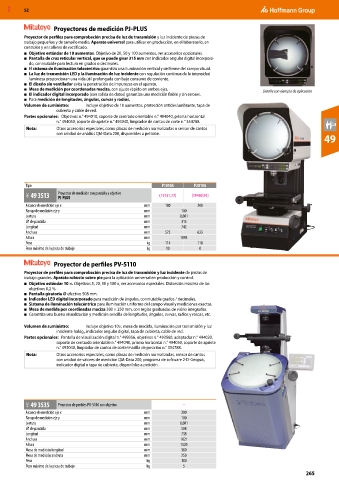

MXD 52

Proyectores de medición PJ-PLUS
Proyector de perfiles para comprobación precisa de luz de transmisión y luz incidente de piezas de
trabajo pequeñas y de tamaño medio. Aparato universal para utilizar en producción, en el laboratorio, en
controles y en talleres de rectificado.
■ Objetivo estándar de 10 aumentos. Objetivo de 20, 50 y 100 aumentos, ver accesorios opcionales.
■ Pantalla de cruz reticular vertical, que se puede girar 315 mm con indicador angular digital incorpora-
do, conmutable para lectura en grados o decimales.
■ El sistema de iluminación telecéntrico garantiza una iluminación vertical y uniforme del campo visual.
■ La luz de transmisión LED y la iluminación de luz incidente con regulación continua de la intensidad
luminosa proporcionan una vida útil prolongada con bajo consumo de corriente.
■ El diseño sin ventilador evita la penetración de impurezas en el aparato.
■ Mesa de medición por coordenadas maciza, con ajuste rápido en ambos ejes. Detalle con ejemplo de aplicación
■ El indicador digital incorporado (con salida de datos) garantiza una medición fiable y sin errores.
■ Para medición de longitudes, ángulos, curvas y radios.
Volumen de suministro: Incluye objetivo de 10 aumentos, protección antideslumbrante, tapa de
cubierta y cable de red.
Partes opcionales: Objetivos n.° 494010, soporte de centrado orientable n.° 494040, prisma horizontal
n.° 494050, soporte de apriete n.° 493040, limpiador de cantos de corte n.° 354788.
Nota: Otros accesorios especiales, como placas de medición normalizadas o sensor de cantos
con unidad de análisis QM-Data 200, disponibles a petición.
49

Tipo P1010A P2010A
44C 49 3513 Proyector de medición con pantalla y objetivo (15731,72) (19469,95)
PJ-PLUS
Alcance de medición eje x mm 100 200
Rango de medición eje y mm 100
Lectura mm 0,001
⌀ de pantalla mm 315
Longitud mm 742
Anchura mm 575 633
Altura mm 1093
Peso kg 114 118
Peso máximo de la pieza de trabajo kg 10 8

Proyector de perfiles PV-5110
Proyector de perfiles para comprobación precisa de luz de transmisión y luz incidente de piezas de
trabajo grandes. Aparato robusto sobre pie para la aplicación universal en producción y control.
■ Objetivo estándar 10 ×. Objetivos 5, 20, 50 y 100 x, ver accesorios especiales. Distorsión máxima de los
objetivos 0,2 %.
■ Pantalla giratoria ⌀ efectivo 508 mm.
■ Indicador LED digital incorporado para medición de ángulos, conmutable grados / decimales.
■ Sistema de iluminación telecéntrico para iluminación uniforme del campo visual y mediciones exactas.
■ Mesa de medida por coordinadas maciza 380 × 250 mm, con reglas graduadas de vidrio integradas.
■ Garantiza una buena visualización y medición sencilla de longitudes, ángulos, curvas, radios y roscas, etc.

Volumen de suministro: Incluye objetivo 10×, mesa de medida, iluminación por transmisión y luz
incidente halóg., indicador angular digital, tapa de cubierta, cable de red.
Partes opcionales: Pantalla de visualización digital n.° 499356, objetivos n.° 493560, adaptador n.° 494020,
soporte de centrado orientable n.° 494040, prisma horizontal n.° 494050, soporte de apriete
n.° 493040, limpiador de cantos de corte/masilla de posición n.° 354788.
Nota: Otros accesorios especiales, como placas de medición normalizadas, sensor de cantos
con unidad de valores de medición QM-Data 200, programa de software 2-D-Geopak,
indicador digital o tapa de cubierta, disponibles a petición.

44C 49 3535 Proyector de perfiles PV-5110 con objetivo –
Alcance de medición eje x mm 200
Rango de medición eje y mm 100
Lectura mm 0,001
⌀ de pantalla mm 508
Longitud mm 738
Anchura mm 1021
Altura mm 1520
Mesa de medición longitud mm 380
Mesa de medición anchura mm 250
Peso kg 180
Peso máximo de la pieza de trabajo kg 5
265
