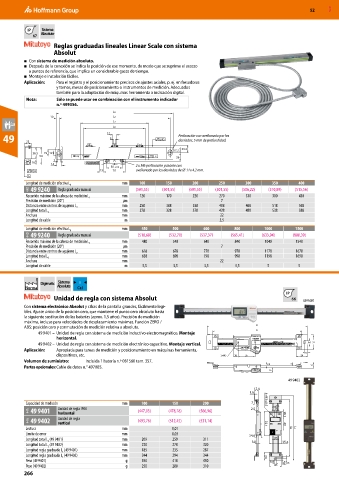

Page 1404 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

IP Sistema
67 Absolute
Reglas graduadas lineales Linear Scale con sistema
Absolut
■ Con sistema de medición absoluto.
■ Después de la conexión se indica la posición de ese momento, de modo que se suprime el acceso
a puntos de referencia, que implica un considerable gasto de tiempo.
■ Montaje e instalación fáciles.
Aplicación: Para el registro y el posicionamiento precisos de ajustes axiales, p. ej. en fresadoras
y tornos, mesas de posicionamiento o instrumentos de medición. Adecuados
también para la adaptación de máquinas herramienta a indicación digital.
Nota: Sólo se puede usar en combinación con el instrumento indicador
n.º 499356.
L3
10 L2
L1
L0
49 22 12 5 0.2 G Perforación con avellanado por los
dos lados, 5 mm de profundidad.
23.2
17.2
36.5 19 12
54 26
7
16
14 2× M6 perforación pasante con
50 ± 0.2
0.1 A 13 70 avellanado por los dos lados de ⌀ 11×4,2 mm.
A
Longitud de medición efectiva L 0 mm 100 150 200 250 300 350 400
44D 49 9240 Regla graduada manual (501,55) (501,55) (501,55) (501,55) (506,22) (510,89) (515,56)
Recorrido máximo de la cabeza de medición L 1 mm 120 170 220 270 330 380 430
Precisión de medición (20°) µm 7
mm 258 308 358 408 468 518 568
Distancia entre centros de agujeros L 2
mm 278 328 378 428 488 538 588
Longitud total L 3
Anchura mm 22
Longitud de cable m 3,5
Longitud de medición efectiva L 0 mm 450 500 600 800 1000 1500
44D 49 9240 Regla graduada manual (518,68) (532,70) (537,37) (565,41) (633,94) (808,39)
Recorrido máximo de la cabeza de medición L 1 mm 480 540 640 840 1040 1540
Precisión de medición (20°) µm 7
mm 618 678 778 978 1178 1678
Distancia entre centros de agujeros L 2
mm 638 698 798 998 1198 1698
Longitud total L 3
Anchura mm 22
Longitud de cable m 3,5 3,5 3,5 3,5 5 5
Digimatic Sistema i
Norma Absolute Cal
IP
Unidad de regla con sistema Absolut 66 49 9401
Con sistema electrónico Absolut y cifras de la pantalla grandes, fácilmente legi-
bles. Ajuste único de la posición cero, que mantiene el punto cero absoluto hasta
la siguiente sustitución de las baterías (aprox. 1,5 años). Precisión de medición
máxima, incluso para velocidades de desplazamiento máximas. Función ZERO /
ABS: posición cero y conmutación de medición relativa a absoluta. L2
L1
49 9401 – Unidad de regla con sistema de medición inductivo electromagnético. Montaje
horizontal.
49 9402 – Unidad de regla con sistema de medición electrónico capacitivo. Montaje vertical. 6.6 31
Aplicación: Apropiada para tareas de medición y posicionamiento en máquinas herramienta,
dispositivos, etc. 2×M3 10 35 24 6
Volumen de suministro: Incluida 1 batería n.º 081560 tam. 357.
2.3 7 12
Partes opcionales: Cable de datos n.° 497085.
15
49 9402
12.4
1.6
Capacidad de medición mm 100 150 200 7 4-M3×0.5
44A 49 9401 Unidad de regla IP66 (447,03) (478,18) (566,96) 2.5 9 16.3
horizontal
44A 49 9402 Unidad de regla (493,76) (512,45) (531,14) 72.1 40
vertical
Lectura mm 0,01 L 2 L 1
Límite de error mm 0,03 14.6
Longitud total L (49 9401) mm 209 259 311 3.8 20 35.4
2
Longitud total L (49 9402) mm 220 270 320
2
Longitud regla graduada L (49 9401) mm 185 235 287
1
Longitud regla graduada L (49 9402) mm 244 294 344 24
1
Peso (49 9401) g 390 410 430 6.6 4.6 6
Peso (49 9402) g 250 280 310 36
266
