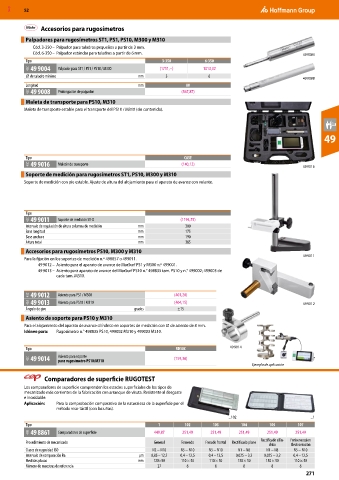

MXD 52

Accesorios para rugosímetros
Palpadores para rugosímetros ST1, PS1, PS10, M300 y M310
Cód. 3-350 – Palpador para taladros pequeños a partir de 3 mm.
Cód. 6-350 – Palpador estándar para taladros a partir de 6 mm. 49 9004
Tipo 3-350 6-350
43C 49 9004 Palpador para ST1 / PS1 / PS10 / M300 (1711,–) 1013,32
⌀ de taladro mínimo mm 3 6
49 9008
Longitud mm 80
43C 49 9008 Prolongación de palpador (567,87)
Maleta de transporte para PS10, M310
Maleta de transporte estable para el transporte del PS10 / M310 (sin contenido).

49

Tipo CASE
43C 49 9016 Maletín de transporte (140,12) 49 9016
Soporte de medición para rugosímetros ST1, PS10, M300 y M310
Soporte de medición con pie estable. Ajuste de altura del alojamiento para el aparato de avance con volante.

Tipo
43C 49 9011 Soporte de medición ST-D (1194,75)
Intervalo de regulación de altura columna de medición mm 300
Base longitud mm 175
Base anchura mm 190
Altura total mm 385
Accesorios para rugosímetros PS10, M300 y M310
49 9011
Para la fijación en los soportes de medición n.º 498857 o 499011.
49 9012 – Asiento para el aparato de avance de MarSurf PS1 y M300 n.º 499001.
49 9013 – Asiento para aparato de avance del MarSurf PS10 n.° 498835 tam. PS10 y n.° 499002; 499003 de
cada tam. M310.

43C 49 9012 Asiento para PS1 / M300 (401,20)
43A 49 9013 Asiento para PS10 / M310 (404,15) 49 9012
Ángulo de giro grados ±15
Asiento de soporte para PS10 y M310
Para el alojamiento del aparato de avance cilíndrico en soportes de medición con ⌀ de asiento de 8 mm.
Idóneo para: Rugosímetro n.° 498835 PS10, 499002 M310 y 499003 M310.

Tipo RD18C 49 9014
43C 49 9014 Asiento para soporte (159,30)
para rugosímetro PS10/M310
Ejemplo de aplicación
Comparadores de superficie RUGOTEST
Los comparadores de superficie comprenden los estados superficiales de los tipos de
mecanizado más corrientes de la fabricación con arranque de viruta. Resistente al desgaste
e inoxidable.
Aplicación: Para la comprobación comparativa de la naturaleza de la superficie por el
método viso-táctil (con las uñas).
_102 _1
Tipo 1 102 103 104 105 107
49K 49 8861 Comparadores de superficie 449,87 251,49 251,49 251,49 251,49 251,49
Rectificado cilín- Funkenerosion
Procedimiento de mecanizado General Torneado Fresado frontal Rectificado plano
drico Electroerosión
Clases de rugosidad ISO N2 − N10 N5 − N10 N5 − N10 N1 − N8 N1 − N8 N5 − N10
Intervalo de comparación Ra µm 0,05 – 12,5 0,4 – 12,5 0,4 – 12,5 0,025 − 3,2 0,025 − 3,2 0,4 – 12,5
Medidas placas mm 120×90 110 × 50 110 × 50 130 × 50 130 × 50 110 × 50
Número de muestras de referencia 27 6 6 8 8 6
271
