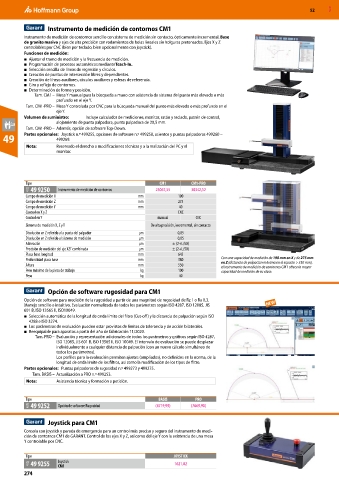

Instrumento de medición de contornos CM1
Instrumento de medición de contornos sencillo con sistema de medición sin contacto, ópticamente incremental. Base
de granito masiva y ejes de alta precisión con rodamientos de bolas lineales sin holguras pretensados. Ejes X y Z
controlables por CNC (bien por teclado, bien opcionalmente con joystick).
Funciones de medición:
■ Ajustar el tramo de medición y la frecuencia de medición.
■ Programación de procesos automáticos medianteTeach-In.
■ Selección sencilla de líneas de regresión y círculos.
■ Creación de puntos de intersección libres y dependientes.
■ Creación de líneas auxiliares, círculos auxiliares y esferas de referencia.
■ Giro y reflejo de contornos.
■ Determinación de forma y posición.
Tam. CM1 – Mesa Y manual para la búsqueda a mano con asistencia de sistema del punto más elevado o más
profundo en el eje Y.
Tam. CM1-PRO – Mesa Y controlada por CNC para la búsqueda manual del punto más elevado o más profundo en el
eje Y.
Volumen de suministro: Incluye calculador de mediciones, monitor, ratón y teclado, patrón de control,
alojamiento de punta palpadora, punta palpadora de 20,5 mm.
Tam. CM1-PRO – Además, opción de software Top-Down.
49 Partes opcionales: Joystick n.º 499255, opciones de software n.º 499258, asientos y puntas palpadoras 499260 –
499269.
Nota: Reservado el derecho a modificaciones técnicas y a la realización del PC y el
monitor.

Tipo CM1 CM1-PRO
41Q 49 9250 Instrumento de medición de contornos 25067,55 38342,52
Campo de medición X mm 190
Campo de medición Z mm 275
Campo de medición Y mm 40
Control en X y Z CNC
Control en Y manual CNC
Sistema de medición X, Z y T De alta precisión, incremental, sin contacto
Disolución en Z referido a la punta del palpador µm 0,05
Disolución en Z referido al sistema de medición µm 0,05
Alineación µm ± (2+L/50)
Precisión de medición del eje XZT combinada µm ± (2+L/50)
Placa base longitud mm 645
Profundidad placa base mm 380 Con una capacidad de medición de 190 mm en X y de 275 mm
en Z (distancia de palpación máxima en el espacio > 330 mm),
Altura mm 550 el instrumento de medición de contornos CM1 ofrece la mayor
Peso máximo de la pieza de trabajo kg 100 capacidad de medición de su clase.
Peso kg 40

Opción de software rugosidad para CM1
Opción de software para medición de la rugosidad a partir de una magnitud de rugosidad de Rz 1 o Ra 0,3.
Manejo sencillo e intuitivo. Evaluación normalizada de todos los parámetros según ISO 4287, ISO 12085, JIS
601 B, ISO 13565 II, ISO10049.
■ Selección automática de la longitud de onda límite del filtro (Cut-off) y la distancia de palpación según ISO
4288 e ISO 3274.
■ Los parámetros de evaluación pueden estar provistos de límites de tolerancia y de acción bilaterales.
■ Reequipable para aparatos a partir del año de fabricación 11/2020.
Tam. PRO – Evaluación y representación adicionales de todos los parámetros y gráficos según ISO 4287,
ISO 12085, JIS 601 B, ISO 13565 II, ISO 10049. El intervalo de evaluación se puede desplazar
individualmente a cualquier distancia de palpación (con un nuevo cálculo simultáneo de
todos los parámetros).
Los perfiles para la evaluación permiten ajustes (ampliados), no definidos en la norma, de la
longitud de onda límite de los filtros, así como la modificación de los tipos de filtro.
Partes opcionales: Puntas palpadoras de rugosidad n.º 499273 y 499275.
Tam. BASIS – Actualización a PRO n.º 499253.
Nota: Asistencia técnica y formación a petición.

Tipo BASIS PRO
40N 49 9252 Opción de software Rugosidad (4719,99) (7669,98)

Joystick para CM1
Consola con joystick y parada de emergencia para un control más preciso y seguro del instrumento de medi-
ción de contornos CM1 de GARANT. Control de los ejes X y Z, así como del eje Y con la existencia de una mesa
Y controlable por CNC.

Tipo JOYSTICK
41Q 49 9255 Joystick 1621,02
CM1
