52 MXD

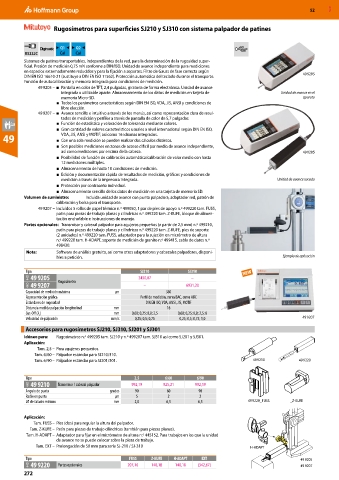

Rugosímetros para superficies SJ210 y SJ310 con sistema palpador de patines

Digimatic Q1 Q2
RS232C Cal Cal
Sistemas de patines transportables, independientes de la red, para la determinación de la rugosidad super-
ficial. Presión de medición 0,75 mN conforme a DIN/ISO. Unidad de avance independiente para mediciones
en espacios extremadamente reducidos y para la fijación a soportes. Filtro de Gauss de fase correcta según 49 9205
DIN EN ISO 16610-21 (sustituye a DIN EN ISO 11562). Protección automática del teclado durante el transporte.
Función de autocalibración y memoria integrada para condiciones de medición.
49 9205 – ■ Pantalla en color de TFT, 2,4 pulgadas, giratoria de forma electrónica. Unidad de avance
integrada o utilizable aparte. Almacenamiento de los datos de medición en tarjeta de Unidad de avance en el
memoria Micro-SD. aparato
■ Todos los parámetros característicos según DIN EN ISO, VDA, JIS, ANSI y condiciones de
libre elección.
49 9207 – ■ Avance sencillo e intuitivo a través de los menús, así como representación clara de resul-
tados de medición y perfiles a través de pantalla de color de 5,7 pulgadas.
■ Función de estadística y valoración de tolerancia mediante colores.
■ Gran cantidad de valores característicos usuales a nivel internacional según DIN EN ISO,
VDA, JIS, ANSI y MOTIF, así como 16 idiomas integrados.
49 ■ Con una sola medición se pueden realizar dos cálculos distintos.
■ Son posibles mediciones en zonas de acceso difícil por medio de avance independiente,
así como mediciones por encima de la cabeza. 49 9205
■ Posibilidad de función de calibración automática/calibración de valor medio con hasta
12 mediciones múltiples.
■ Almacenamiento de hasta 10 condiciones de medición.
■ Edición y documentación rápida de resultados de medición, gráficos y condiciones de
medición a través de la impresora integrada. Unidad de avance sacada
■ Protección por contraseña individual.
■ Almacenamiento sencillo de los datos de medición en una tarjeta de memoria SD.
Volumen de suministro: Incluida unidad de avance con punta palpadora, adaptador red, patrón de
calibración y bolsa para el transporte.
49 9207 – Incluidos 5 rollos de papel térmico n.º 499050, 1 par de pies de apoyo n.º 499220 tam. FUSS,
patín para piezas de trabajo planas y cilíndricas n.º 499220 tam. Z-KUFE, bloque de alimen-
tación enchufable e instrucciones de manejo.
Partes opcionales: Transmisor y cabezal palpador para agujeros pequeños (a partir de 2,5 mm) n.º 499210,
patín para piezas de trabajo planas y cilíndricas n.º 499220 tam. Z-KUFE, pies de soporte
(2 unidades) n.º 499220 tam. FUSS, adaptador para la sujeción en micrómetro de altura
n.º 499220 tam. H-ADAPT, soporte de medición de granito n.º 499415, cable de datos n.º
498430.
Nota: Software de análisis gratuito, así como otros adaptadores y cabezales palpadores, disponi-
bles a petición. Ejemplo de aplicación

Tipo SJ210 SJ310
44D 49 9205 Rugosímetro 3450,07 –
44D 49 9207 – 6931,30
Capacidad de medición máxima µm 360
Representación gráfica Perfil de medición, curva BAC, curva ADC
Estándares de rugosidad DIN EN ISO, VDA, ANSI, JIS, MOTIF
Distancia medida palpación longitudinal mm 16
Cut-Off (λ ) mm 0,08; 0,25; 0,8; 2,5 0,08; 0,25; 0,8; 2,5; 8
c
Velocidad de palpación mm/s 0,25; 0,5; 0,75 0,25; 0,5; 0,75; 1,0 49 9207
Accesorios para rugosímetros SJ210, SJ310, SJ201 y SJ301
Idóneo para: Rugosímetros n.º 499205 tam. SJ210 y n.º 499207 tam. SJ310 así como SJ201 y SJ301.
Aplicación:
Tam. 2,5 – Para agujeros pequeños.
Tam. 6/60 – Palpador estándar para SJ210/310.
Tam. 6/90 – Palpador estándar para SJ201/301. 49 9210 49 9220

Tipo 2,5 6/60 6/90
44D 49 9210 Transmisor / cabezal palpador 992,19 925,21 992,19
Ángulo de punta grados 90 60 90
Radio en punta µm 5 2 2
⌀ de taladro mínimo mm 2,8 6,5 6,5 49 9220_FUSS _Z-KUFE

Aplicación:
Tam. FUSS – Pies (dos) para regular la altura del palpador.
Tam. Z-KUFE – Patín para piezas de trabajo cilíndricas (también para piezas planas).
Tam. H-ADAPT – Adaptador para fijar en el micrómetro de altura n.º 445152. Para trabajos en los que la unidad
de avance no se puede colocar sobre la pieza de trabajo.
Tam. EXT – Prolongación de 50 mm para serie SJ-210 / SJ-310 _H-ADAPT

Tipo FUSS Z-KUFE H-ADAPT EXT 49 9205
44D 49 9220 Partes opcionales 207,16 140,18 140,18 (342,67) 49 9207
272
