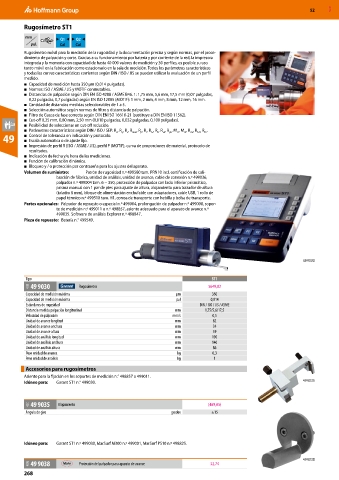

Rugosímetro ST1

mm Q1 Q2
pul. Cal Cal

Rugosímetro móvil para la medición de la rugosidad y la documentación precisa y según normas, por el proce-
dimiento de palpación y corte. Gracias a su funcionamiento por batería y por corriente de la red, la impresora
integrada y la memoria con capacidad de hasta 40 000 valores de medición y 30 perfiles, es posible su uso
tanto móvil en la fabricación como estacionario en la sala de medición. Todos los parámetros característicos
y todas las curvas características corrientes según DIN / ISO / JIS se pueden utilizar la evaluación de un perfil
medido.
■ Capacidad de medición hasta 350 µm (0,014 pulgadas).
■ Normas: ISO / ASME / JIS y MOTIF conmutables.
■ Distancias de palpación según DIN EN ISO 4288 / ASME B46. 1: 1,75 mm, 5,6 mm, 17,5 mm (0,07 pulgadas,
0,22 pulgadas, 0,7 pulgadas) según EN ISO 12085 (MOTIF): 1 mm, 2 mm, 4 mm, 8 mm, 12 mm, 16 mm.
■ Cantidad de distancias medidas seleccionables de 1 a 5.
■ Selección automática según normas de filtro y distancia de palpación.
■ Filtro de Gauss de fase correcta según DIN EN ISO 16610-21 (sustituye a DIN EN ISO 11562).
■ Cut-off 0,25 mm, 0,80 mm, 2,50 mm (0,010 pulgadas, 0,032 pulgadas, 0,100 pulgadas).
■ Posibilidad de seleccionar un cut-off reducido.
■ Parámetros característicos según DIN / ISO / SEP: R , R , R , R , R , R , R , R , R , R , M , M , R , R , R .
r1
máx
r2
a
mr
z
q
pk
3z
t
p
k
Sm
Pc
vk
49 ■ ■ Control de tolerancia en indicación y protocolo.
Escala automática o de ajuste fijo.
■ Impresión de perfil R (ISO / ASME / JIS), perfil P (MOTIF), curva de proporciones de material, protocolo de
resultados.
■ Indicación de fecha y/u hora de las mediciones.
■ Función de calibración dinámica.
■ Bloqueo y / o protección por contraseña para los ajustes del aparato.
Volumen de suministro: Patrón de rugosidad n.º 499580 tam. PRN10 incl. certificación de cali-
bración de fábrica, unidad de análisis, unidad de avance, cable de conexión n.º 499036,
palpador n.º 499004 tam. 6 − 350, protección de palpador con lado inferior prismático,
prisma manual con 1 par de pies para ajuste de altura, alojamiento para trazador de altura
(taladro 8 mm), bloque de alimentación enchufable con adaptadores, cable USB, 1 rollo de
papel térmico n.º 499510 tam. H1, correa de transporte con hebilla y bolsa de transporte.
Partes opcionales: Palpador de repuesto o especial n.º 499004, prolongación de palpador n.º 499008, sopor-
te de medición n.º 499011 o n.º 498857, asiento adecuado para el aparato de avance n.º
499035. Software de análisis Explorer n.º 498847.
Pieza de repuesto: Batería n.° 499549.
49 9030
Tipo ST1
41M 49 9030 Rugosímetro 5649,82
Capacidad de medición máxima µm 350
Capacidad de medición máxima pul 0,014
Estándares de rugosidad DIN / ISO / JIS / ASME
Distancia medida palpación longitudinal mm 1,75/5,6/17,5
Velocidad de palpación mm/s 0,5
Unidad de avance longitud mm 82
Unidad de avance anchura mm 34
Unidad de avance altura mm 59
Unidad de análisis longitud mm 190
Unidad de análisis anchura mm 140
Unidad de análisis altura mm 86
Peso unidad de avance kg 0,3
Peso unidad de análisis kg 1
Accesorios para rugosímetros
Asiento para la fijación en los soportes de medición n.° 498857 o 499011.
Idóneo para: Garant ST1 n.° 499030. 49 9035

43C 49 9035 Alojamiento (469,05)
Ángulo de giro grados ±15

Idóneo para: Garant ST1 n.º 499030, MarSurf M300 n.º 499001, MarSurf PS10 n.º 498825.

49 9038
40N 49 9038 Protección del palpador para aparato de avance 32,74
