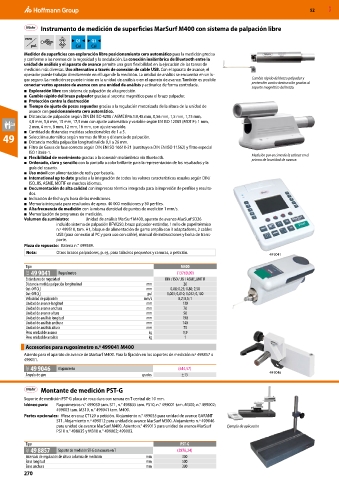

52 MXD

Instrumento de medición de superficies MarSurf M400 con sistema de palpación libre
mm
Q1 Q2
pul. Cal Cal

Medidor de superficies con exploración libre posicionamiento cero automático para la medición precisa
y conforme a las normas de la rugosidad y la ondulación. La conexión inalámbrica de Bluetooth entre la
unidad de análisis y el aparato de avance permite una gran flexibilidad en la ejecución de las tareas de
medición más diversas. Uso alternativo a través de conexión de cable USB. Con el aparato de avance, el
operador puede trabajar directamente en el lugar de la medición. La unidad de análisis se encuentra en un lu-
gar seguro. La medición se puede iniciar en la unidad de análisis o en el aparato de avance. También es posible Cambio rápido del brazo palpador y
conectar varios aparatos de avance con una unidad de análisis y activarlos de forma controlada. protección contra destrucción gracias al
soporte magnético del brazo.
■ Exploración libre con sistema de palpación de alta precisión.
■ Cambio rápido del brazo palpador gracias al soporte magnético para el brazo palpador.
■ Protección contra la destrucción
■ Tiempo de ajuste de pocos segundos gracias a la regulación motorizada de la altura de la unidad de
avance con posicionamiento cero automático.
■ Distancias de palpación según DIN EN ISO 4288 / ASME B46.1:0,48 mm, 0,56 mm, 1,5 mm, 1,75 mm,
4,8 mm, 5,6 mm, 15 mm, 17,5 mm con ajuste automático y variable según EN ISO 12085 (MOTIF): 1 mm,
2 mm, 4 mm, 8 mm, 12 mm, 16 mm, con ajuste variable.
■ Cantidad de distancias medidas seleccionables de 1 a 5.
49 ■ ■ Selección automática según normas de filtro y distancia de palpación.
Distancia medida palpación longitudinal de 0,1 a 26 mm.
■ Filtro de Gauss de fase correcta según DIN EN ISO 16610-21 (sustituye a DIN EN ISO 11562) y filtro especial
ISO 13565-1. Medición por encima de la cabeza en el
■ Flexibilidad de movimiento gracias a la conexión inalámbrica vía Bluetooth. prisma de la unidad de avance.
■ Ordenado, claro y sencillo con la pantalla a color brillante para la representación de los resultados y la
guía del usuario.
■ Uso móvil con alimentación de red y por batería.
■ International up to date gracias a la integración de todos los valores característicos usuales según DIN/
ISO, JIS, ASME, MOTIF en muchos idiomas.
■ Documentación de alta calidad con impresora térmica integrada para la impresión de perfiles y resulta-
dos.
■ Indicación de fecha y/u hora de las mediciones.
■ Memoria integrada para resultados de aprox. 40 000 mediciones y 30 perfiles.
■ Alta frecuencia de medición con la misma densidad de puntos de medición 1 mm/s.
■ Memorización de programas de medición.
Volumen de suministro: Unidad de análisis MarSurf M400, aparato de avance MarSurf SD26
incluido sistema de palpación BFW250, brazo palpador estándar, 1 rollo de papel térmico
n.º 499510, tam. H1, bloque de alimentación de gama amplia con 3 adaptadores, 2 cables
USB (para conexión al PC y para uso con cable), manual de instrucciones y bolsa de trans-
porte.
Pieza de repuesto: Batería n.° 499549.
Nota: Otros brazos palpadores, p. ej., para taladros pequeños y ranuras, a petición.
49 9041
Tipo M400
43C 49 9041 Rugosímetro (13769,09)
Estándares de rugosidad DIN / ISO / JIS / ASME, MOTIF
Distancia medida palpación longitudinal mm 26
) mm 0,08; 0,25; 0,80; 2,50
Cut-Off (λ c
) pul 0,003; 0,010; 0,032; 0,100
Cut-Off (λ c
Velocidad de palpación mm/s 0,2; 0,5; 1
Unidad de avance longitud mm 130
Unidad de avance anchura mm 70
Unidad de avance altura mm 50
Unidad de análisis longitud mm 190
Unidad de análisis anchura mm 140
Unidad de análisis altura mm 75
Peso unidad de avance kg 0,9
Peso unidad de análisis kg 1
Accesorios para rugosímetro n.º 499041 M400
Asiento para el aparato de avance de MarSurf M400. Para la fijación en los soportes de medición n.º 498857 o
499011.
43C 49 9046 Alojamiento (644,57)
Ángulo de giro grados ±15 49 9046

Montante de medición PST-G
Soporte de medición PST-G placa de roca dura con ranura en T central de 10 mm.
Idóneo para: Rugosímetros n.° 499030 tam. ST1, n.° 498835 tam. PS10, n.° 499001 tam. M300, n.° 499002;
499003 tam. M310, n.° 499041 tam. M400.
Partes opcionales: Mesa en cruz CT120 a petición. Alojamiento n.° 499035 para unidad de avance GARANT
ST1. Alojamiento n.º 499012 para unidad de avance MarSurf M300. Alojamiento n.º 499046
para unidad de avance MarSurf M400. Asiento n.° 499013 para unidad de avance MarSurf Ejemplo de aplicación
PS10 n.° 498835 y M310 n.° 499002; 499003.

Tipo PST-G
43C 49 8857 Soporte de medición ST-G con ranura en T (2876,24)
Intervalo de regulación de altura columna de medición mm 300
Base longitud mm 500
Base anchura mm 300
270
