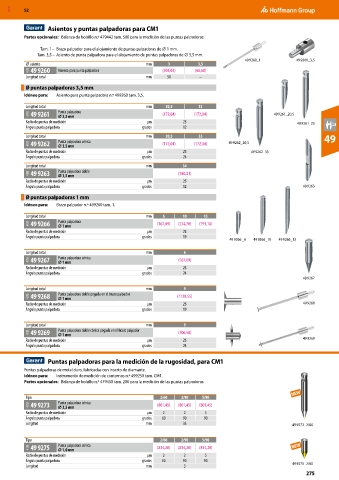

Asientos y puntas palpadoras para CM1
Partes opcionales: Balanza de bolsillo n.º 479442 tam. 500 para la medición de las puntas palpadoras.
Tam. 1 – Brazo palpador para el alojamiento de puntas palpadoras de ⌀ 1 mm.
Tam. 3,5 – Asiento de punta palpadora para el alojamiento de puntas palpadoras de ⌀ 3,5 mm.
49 9260_1 49 9260_3,5
⌀ asiento mm 1 3,5
41M 49 9260 Asiento para punta palpadora (303,02) (68,68)
Longitud total mm 50 –
Ø puntas palpadoras 3,5 mm
Idóneo para: Asiento para punta palpadora n.º 499260 tam. 3,5.

Longitud total mm 20,5 33
41M 49 9261 Punta palpadora (172,04) (172,04) 49 9261_20,5
⌀ 3,5 mm
Radio de puntas de medición µm 25 49 9261_33
Ángulo punta palpadora grados 12
Longitud total mm 20,5 33 49
41M 49 9262 Punta palpadora cónica (172,04) (172,04) 49 9262_20,5
⌀ 3,5 mm
Radio de puntas de medición µm 25 49 9262_33
Ángulo punta palpadora grados 24
Longitud total mm 34
41M 49 9263 Punta palpadora doble (780,21)
⌀ 3,5 mm
Radio de puntas de medición µm 25
Ángulo punta palpadora grados 12 49 9263
Ø puntas palpadoras 1 mm
Idóneo para: Brazo palpador n.º 499260 tam. 1.

Longitud total mm 6 10 13
41M 49 9266 Punta palpadora (167,09) (274,70) (191,16)
⌀ 1 mm
Radio de puntas de medición µm 25
Ángulo punta palpadora grados 19
49 9266 _6 49 9266_10 49 9266_13

Longitud total mm 6
41M 49 9267 Punta palpadora cónica (167,09)
⌀ 1 mm
Radio de puntas de medición µm 25
Ángulo punta palpadora grados 24
49 9267

Longitud total mm 9
41M 49 9268 Punta palpadora doble pegada en el brazo palpador (1128,55)
⌀ 1 mm
Radio de puntas de medición µm 25 49 9268
Ángulo punta palpadora grados 19

Longitud total mm 9
41M 49 9269 Punta palpadora doble cónica pegada en el brazo palpador (706,58)
⌀ 1 mm
Radio de puntas de medición µm 25 49 9269
Ángulo punta palpadora grados 24

Puntas palpadoras para la medición de la rugosidad, para CM1
Puntas palpadoras de metal duro, fabricadas con inserto de diamante.
Idóneo para: Instrumento de medición de contornos n.º 499250 tam. CM1.
Partes opcionales: Balanza de bolsillo n.º 479450 tam. 200 para la medición de las puntas palpadoras.

Tipo 2/60 2/90 5/90
41M 49 9273 Punta palpadora cónica (801,45) (801,45) (801,45)
⌀ 3,5 mm
Radio de puntas de medición µm 2 2 5
Ángulo punta palpadora grados 60 90 90
Longitud mm 33 49 9273_2/60

Tipo 2/60 2/90 5/90
41M 49 9275 Punta palpadora cónica (814,20) (814,20) (814,20)
⌀ 1,0 mm
Radio de puntas de medición µm 2 2 5
Ángulo punta palpadora grados 60 90 90 49 9275_2/60
Longitud mm 3
