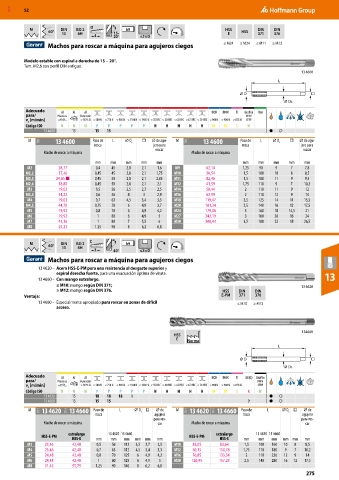

P. 275
MXD 52
M 60° DIN ISO 2 D h9 HSS HSS DIN DIN
15-
13 6H 4 20° ≤2×D E 371 376
Machos para roscar a máquina para agujeros ciegos ≤ M24 ≥ M24 ≤ M11 ≥ M12
Modelo estable con espiral a derecha de 15 − 20°.
Tam. M2,6 con perfil DIN antiguo.
13 4600
L
D
DS
Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M S N
13 4600 13 15 15 ● ○
M 11H 13 4600 Paso de L ⌀ D s □ ⌀ de agu- M 11H 13 4600 Paso de L ⌀ D s □ ⌀ de agu-
rosca jero para rosca jero para
roscar roscar
Macho de roscar a máquina Macho de roscar a máquina
mm mm mm mm mm mm mm mm mm mm
M2 28,77 0,4 45 2,8 2,1 1,6 M9 62,10 1,25 90 9 7 7,8
M2,2 37,46 0,45 45 2,8 2,1 1,75 M10 30,54 1,5 100 10 8 8,5
M2,5 24,05 ■ 0,45 50 2,8 2,1 2,05 M11 82,46 1,5 100 11 9 9,5
M2,6 38,80 0,45 50 2,8 2,1 2,1 M12 41,59 1,75 110 9 7 10,2
M3 19,03 0,5 56 3,5 2,7 2,5 M14 50,44 2 110 11 9 12
M3,5 34,22 0,6 56 4 3 2,9 M16 62,99 2 110 12 9 14
M4 19,03 0,7 63 4,5 3,4 3,3 M18 119,47 2,5 125 14 11 15,5
M4,5 44,70 0,75 70 6 4,9 3,7 M20 101,34 2,5 140 16 12 17,5
M5 19,92 0,8 70 6 4,9 4,2 M24 179,06 3 160 18 14,5 21
M6 19,92 1 80 6 4,9 5 M27 242,19 3 160 20 16 24
M7 41,16 1 80 7 5,5 6 M30 308,43 3,5 180 22 18 26,5
M8 25,23 1,25 90 8 6,2 6,8
C
M 60° DIN ISO 2 h9
13 6H 3 40° ≤3×D
Machos para roscar a máquina para agujeros ciegos
13 4620 – Acero HSS-E-PM para una resistencia al desgaste superior y
espiral derecha fuerte, para una evacuación óptima de viruta.
13 4660 – Con mango extralargo. 13
≤ M10: mango según DIN 371; 13 4620
≥ M12: mango según DIN 376. HSS DIN DIN
Ventaja: E-PM 371 376
13 4660 – Especialmente apropiado para roscar en zonas de difícil ≤ M10 ≥ M12
acceso.
134660
HSS
E Norma
L
D
DS
Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M S K N
13 4620 15 18 18 18 9 ● ○
13 4660 13 15 15 9 ● ○
M 11H 13 4620 11H 13 4660 Paso de L ⌀ D s □ ⌀ de M 11H 13 4620 11H 13 4660 Paso de L ⌀ D s □ ⌀ de
rosca agujero rosca agujero
para ros- para ros-
Macho de roscar a máquina car Macho de roscar a máquina car
extralargo 13 4620 13 4660 extralargo 13 4620 13 4660
HSS-E-PM HSS-E-PM
HSS-E mm mm mm mm mm mm HSS-E mm mm mm mm mm mm
M3 23,46 42,48 0,5 56 112 3,5 2,7 2,5 M10 38,05 83,64 1,5 100 160 10 8 8,5
M4 23,46 42,48 0,7 63 112 4,5 3,4 3,3 M12 50,15 110,78 1,75 110 180 9 7 10,2
M5 24,48 42,48 0,8 70 125 6 4,9 4,2 M16 76,85 133,34 2 110 220 12 9 14
M6 24,48 42,48 1 80 125 6 4,9 5 M20 120,95 157,23 2,5 140 280 16 12 17,5
M8 31,42 55,75 1,25 90 140 8 6,2 6,8
275
