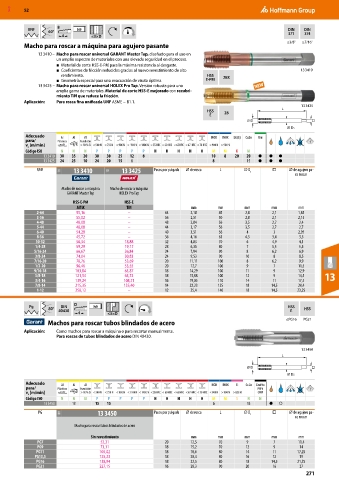

Page 271 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

UNF 60° B h9 DIN DIN
4 ≤3×D 371 374
≤3/8" ≥7/16"
Macho para roscar a máquina para agujero pasante
13 3410 – Macho para roscar universal GARANT Master Tap, diseñado para el uso en
un amplio espectro de materiales con una elevada seguridad en el proceso.
■ Material de corte HSS-E-PM para la máxima resistencia al desgaste.
■ Coeficientes de fricción reducidos gracias al nuevo revestimiento de alto 13 3410
rendimiento. HSS 2BX
■ Geometría especial para una evacuación de viruta óptima. E-PM
13 3425 – Macho para roscar universal HOLEX Pro Tap. Versión robusta para una
amplia gama de materiales. Material de corte HSS-E mejorado con recubri-
miento TiN que reduce la fricción.
Aplicación: Para rosca fina unificada UNF ASME − B1.1.
13 3425
HSS 2B L
E
D
DS
Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M K N
13 3410 30 35 20 30 30 25 12 8 10 8 20 20 ● ● ●
13 3425 24 25 10 24 20 15 8 8 15 ● ● ●
UNF 11I 13 3410 12I 13 3425 Pasos por pulgada ⌀ de rosca L ⌀ D s □ ⌀ de agujero pa-
ra roscar

Macho de roscar a máquina Macho de roscar a máquina
GARANT Master Tap HOLEX Pro Tap
HSS-E-PM HSS-E
AlTiX TiN mm mm mm mm mm
2-64 55,16 – 64 2,18 45 2,8 2,1 1,85
3-56 55,02 – 56 2,51 50 2,8 2,1 2,15
4-48 48,08 – 48 2,84 56 3,5 2,7 2,4
5-44 48,08 – 44 3,17 56 3,5 2,7 2,7
6-40 54,28 – 40 3,51 56 4 3 2,95
8-36 45,72 – 36 4,16 63 4,5 3,4 3,5
10-32 56,34 18,88 32 4,83 70 6 4,9 4,1
1/4-28 59,29 19,17 28 6,35 80 7 5,5 5,5
5/16-24 66,67 26,84 24 7,94 90 8 6,2 6,9
3/8-24 74,04 30,83 24 9,53 90 10 8 8,5
7/16-20 78,76 53,69 20 11,11 100 8 6,2 9,9
1/2-20 96,46 53,55 20 12,7 100 9 7 11,5
9/16-18 103,84 63,87 18 14,29 100 11 9 12,9
5/8-18 121,54 63,72 18 15,88 100 12 9 14,5 13
3/4-16 139,24 108,71 16 19,05 110 14 11 17,5
7/8-14 215,35 135,40 14 22,23 125 18 14,5 20,4
1-12 258,12 – 12 25,4 140 18 14,5 23,25

Pg 80° DIN D h9 HSS HSS
40430 4 ≤3×D E
≤PG16 PG21
Machos para roscar tubos blindados de acero
Aplicación: Como machos para roscar a máquina o para recortar manualmente.
Para roscas de tubos blindados de acero DIN 40430.

13 3450
L
D
DS
Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M S N N
13 3450 13 15 15 6 13 ● ○
PG 11H 13 3450 Pasos por pulgada ⌀ de rosca L ⌀ D s □ ⌀ de agujero pa-
ra roscar
Macho para roscar tubos blindados de acero
Sin revestimiento mm mm mm mm mm
PG7 52,21 20 12,5 70 9 7 11,4
PG9 73,31 18 15,2 70 12 9 14
PG11 105,02 18 18,6 80 14 11 17,25
PG13,5 125,23 18 20,4 80 16 12 19
PG16 138,94 18 22,5 80 18 14,5 21,25
PG21 227,15 16 28,3 90 20 16 27
