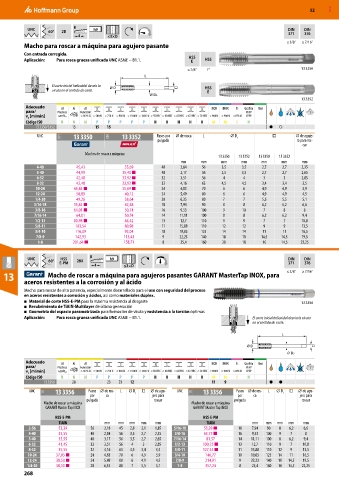

Page 268 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

UNC 60° 2B B h9 DIN DIN
4 ≤3×D 371 376
≤ 3/8″ ≥ 7/16″
Macho para roscar a máquina para agujero pasante
Con entrada corregida.
Aplicación: Para rosca gruesa unificada UNC ASME − B1.1. HSS HSS
E
≤ 7/8″ 1″ 13 3350
L
El corte inicial helicoidal desvía la D HSS
viruta en el sentido de corte. E
DS
13 3352
Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M S N
13 3350/ 3352 13 15 15 ● ○
UNC 11H 13 3350 12H 13 3352 Pasos por ⌀ de rosca L ⌀ D s □ ⌀ de aguje-
pulgada ro para ros-
car
Machos de roscar a máquina
13 3350 13 3352 13 3350 13 3352
mm mm mm mm mm mm mm
4-40 45,43 35,69 40 2,84 56 3,5 3,5 2,7 2,7 2,35
5-40 44,99 35,40 ■ 40 3,17 56 3,5 3,5 2,7 2,7 2,65
6-32 42,48 33,92 ■ 32 3,51 56 4 4 3 3 2,85
8-32 42,48 33,92 ■ 32 4,16 63 4,5 4,5 3,4 3,4 3,5
10-24 45,43 ■ 35,69 ■ 24 4,83 70 6 6 4,9 4,9 3,9
12-24 50,89 40,12 24 5,49 80 6 6 4,9 4,9 4,5
1/4-20 49,26 38,64 20 6,35 80 7 7 5,5 5,5 5,1
5/16-18 53,84 ■ 42,48 18 7,94 90 8 8 6,2 6,2 6,6
3/8-16 64,01 ■ 50,74 16 9,53 100 9 10 7 8 8
7/16-14 64,01 50,74 14 11,11 100 8 8 6,2 6,2 9,4
1/2-13 80,98 ■ 63,42 13 12,7 110 9 9 7 7 10,8
5/8-11 103,54 80,98 11 15,88 110 12 12 9 9 13,5
3/4-10 116,09 92,04 10 19,05 125 14 14 11 11 16,5
7/8-9 142,93 113,43 9 22,23 140 18 18 14,5 14,5 19,5
1-8 201,64 ■ 158,71 8 25,4 160 20 18 16 14,5 22,25

B
UNC 60° HSS 2BX h9 DIN DIN
E-PM 4 ≤3×D 371 376
13 Macho de roscar a máquina para agujeros pasantes GARANT MasterTap INOX, para ≤ 3/8˝ ≥ 7/16˝
aceros resistentes a la corrosión y al ácido
Macho para roscar de alta potencia, especialmente desarrollado para el uso con seguridad del proceso
en aceros resistentes a corrosión y ácidos, así como materiales dúplex.
■ Material de corte HSS-E-PM para la máxima resistencia al desgaste 13 3356
■ Recubrimiento de TiAlN-Multilayer de última generación
■ Geometría del espacio parametrizada para formación de viruta y resistencia a la torsión óptimas
Aplicación: Para rosca gruesa unificada UNC ASME − B1.1. El corte inicial helicoidal desvía la viruta
en el sentido de corte.

L
D
DS
Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M S N
13 3356 28 23 23 12 11 9 ● ●
UNC 11I 13 3356 Pasos ⌀ de ros- L ⌀ D s □ ⌀ de agu- UNC 11I 13 3356 Pasos ⌀ de ros- L ⌀ D s □ ⌀ de agu-
por ca jero para por ca jero para
pulgada roscar pulgada roscar
Macho de roscar a máquina Macho de roscar a máquina
GARANT Master Tap INOX GARANT Master Tap INOX
HSS-E-PM HSS-E-PM
TiAlN mm mm mm mm mm TiAlN mm mm mm mm mm
2-56 53,39 56 2,18 45 2,8 2,1 1,85 5/16-18 53,39 ■ 18 7,94 90 8 6,2 6,6
4-40 35,55 40 2,84 56 3,5 2,7 2,35 3/8-16 63,72 ■ 16 9,53 100 9 7 8
5-40 35,55 40 3,17 56 3,5 2,7 2,65 7/16-14 81,57 14 11,11 100 8 6,2 9,4
6-32 41,45 32 3,51 56 4 3 2,85 1/2-13 100,75 ■ 13 12,7 110 9 7 10,8
8-32 35,55 32 4,16 63 4,5 3,4 3,5 5/8-11 127,44 ■ 11 15,88 110 12 9 13,5
10-24 37,03 ■ 24 4,83 70 6 4,9 3,9 3/4-10 146,77 10 19,05 125 14 11 16,5
12-24 38,50 ■ 24 5,49 80 6 4,9 4,5 7/8-9 214,91 9 22,23 140 18 14,5 19,5
1/4-20 38,50 ■ 20 6,35 80 7 5,5 5,1 1-8 357,24 8 25,4 160 18 14,5 22,25
268
