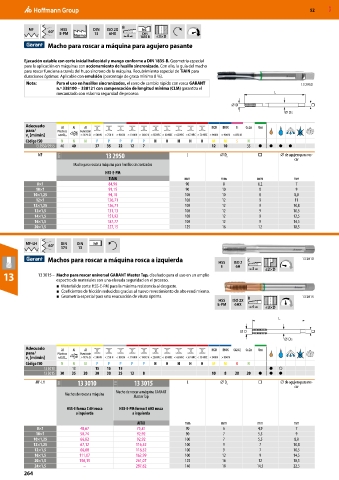

Page 264 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

MF 60° HSS DIN ISO 2X B h6
DIN
E-PM Norma 13 6HX 4 1835 B ≤3×D
Macho para roscar a máquina para agujero pasante

Ejecución estable con corte inicial helicoidal y mango conforme a DIN 1835-B. Geometría especial
para la aplicación en máquinas con accionamiento de husillo sincronizado. Con ello, la guía del macho
para roscar funciona a través del huso síncrono de la máquina. Recubrimiento especial de TiAlN para
duraciones óptimas. Aplicable con emulsión (porcentaje de grasa mínimo 8 %).
Nota: Para el uso en husillos sincronizados, el cono de cambio rápido con rosca GARANT 13 2950
n.º 338100 − 338121 con compensación de longitud mínima (CLM) garantiza el
mecanizado con máxima seguridad de proceso. L
D
DS

Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M S N
13 2950/ 2955 40 40 37 35 22 12 7 12 10 35 ● ● ● ●
MF 11H 13 2950 L ⌀ D s □ ⌀ de agujero para ros-
car
Macho para roscar a máquina para husillos sincronizados
HSS-E-PM
TiAlN mm mm mm mm
8×1 84,96 90 8 6,2 7
10×1 91,15 90 10 8 9
10×1,25 94,10 100 10 8 8,8
12×1 126,71 100 12 9 11
12×1,25 126,71 100 12 9 10,8
12×1,5 131,13 100 12 9 10,5
14×1,5 151,92 100 12 9 12,5
16×1,5 187,77 100 12 9 14,5
20×1,5 227,15 125 16 12 18,5

MF-LH 60° DIN DIN h9
374 13
Machos para roscar a máquina rosca a izquierda HSS ISO 2 C 13 3010
E 6H 3 ≤2×D
13 13 3015 – Macho para roscar universal GARANT Master Tap, diseñado para el uso en un amplio
espectro de materiales con una elevada seguridad en el proceso.
■ Material de corte HSS-E-PM para la máxima resistencia al desgaste.
■ Coeficientes de fricción reducidos gracias al nuevo revestimiento de alto rendimiento.
■ Geometría especial para una evacuación de viruta óptima. B 13 3015
HSS ISO 2X
E-PM 6HX
4 ≤3×D
L

D
DS
Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M K N
13 3010 13 15 15 15 ● ○
13 3015 30 35 20 30 30 25 12 8 10 8 20 20 ● ● ●
MF-LH 11H 13 3010 11I 13 3015 L ⌀ D s □ ⌀ de agujero para ros-
car
Macho de roscar a máquina GARANT
Machos de roscar a máquina
Master Tap
HSS-E forma C 6H rosca HSS-E-PM forma E 6HX rosca
a izquierda a izquierda
AlTiX mm mm mm mm
8×1 48,67 75,81 90 6 4,9 7
10×1 50,74 92,92 90 7 5,5 9
10×1,25 66,82 92,92 100 7 5,5 8,8
12×1,25 67,12 116,52 100 9 7 10,8
12×1,5 66,08 116,52 100 9 7 10,5
16×1,5 111,07 162,99 100 12 9 14,5
20×1,5 150,15 261,07 125 16 12 18,5
24×1,5 – 287,62 140 18 14,5 22,5
264
