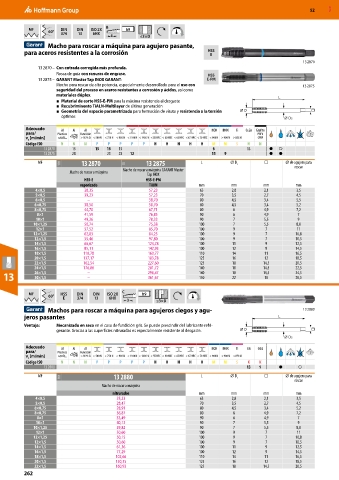

Page 262 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

MF 60° DIN DIN ISO 2X B h9
374 13 6HX 4 ≤3×D
Macho para roscar a máquina para agujero pasante,
para aceros resistentes a la corrosión HSS
E
13 2870
13 2870 – Con entrada corregida más profunda.
Rosca de guía con ranuras de engrase. HSS
13 2875 – GARANT Master Tap INOX GARANT: E-PM
Macho para roscar de alta potencia, especialmente desarrollado para el uso con 13 2875
seguridad del proceso en aceros resistentes a corrosión y ácidos, así como
materiales dúplex. L
■ Material de corte HSS-E-PM para la máxima resistencia al desgaste
■ Recubriminento TiALN-Multilayer de última generación
■ Geometría del espacio parametrizada para formación de viruta y resistencia a la torsión D
óptimas DS

Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M S N N
13 2870 13 15 15 15 6 13 ● ○
13 2875 28 23 23 12 11 9 ● ●
MF 11H 13 2870 11I 13 2875 L ⌀ D s □ ⌀ de agujero para
Macho de roscar a máquina GARANT Master roscar
Macho de roscar a máquina
Tap INOX
HSS-E HSS-E-PM
vaporizado TiAlN mm mm mm mm
4×0,5 38,35 57,23 63 2,8 2,1 3,5
5×0,5 39,23 57,23 70 3,5 2,7 4,5
6×0,5 – 58,70 80 4,5 3,4 5,5
6×0,75 38,50 58,70 80 4,5 3,4 5,2
8×0,75 44,70 67,71 80 6 4,9 7,2
8×1 41,59 76,85 90 6 4,9 7
10×1 49,26 78,33 90 7 5,5 9
10×1,25 50,74 75,38 100 7 5,5 8,8
12×1 57,52 85,70 100 9 7 11
12×1,25 62,83 84,23 100 9 7 10,8
12×1,5 55,46 97,80 100 9 7 10,5
14×1,5 66,67 124,78 100 11 9 12,5
16×1,5 85,11 142,93 100 12 9 14,5
18×1,5 110,78 160,77 110 14 11 16,5
20×1,5 137,17 183,78 125 16 12 18,5
22×1,5 162,54 227,60 125 18 14,5 20,5
24×1,5 176,86 281,72 140 18 14,5 22,5
13 26×1,5 – – 296,47 140 18 14,5 24,5
28,5
18
150
22
361,67
30×1,5
MF 60° HSS DIN DIN ISO 2X C h9
E 374 13 6HX 3 ≤3×D
Machos para roscar a máquina para agujeros ciegos y agu- 13 2880
jeros pasantes L
Ventaja: Mecanizado en seco en el caso de fundición gris. Se puede prescindir del lubricante refri-
gerante. Gracias a las superficies nitruradas es especialmente resistente al desgaste. D
DS
Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M S K K
13 2880 13 9 ● ○
MF 11H 13 2880 L ⌀ D s □ ⌀ de agujero para
roscar
Macho de roscar a máquina
nitrurados mm mm mm mm
4×0,5 25,23 63 2,8 2,1 3,5
5×0,5 28,47 70 3,5 2,7 4,5
6×0,75 28,91 80 4,5 3,4 5,2
8×0,75 36,87 80 6 4,9 7,2
8×1 33,49 90 6 4,9 7
10×1 40,12 90 7 5,5 9
10×1,25 39,82 90 7 5,5 8,8
12×1 50,60 100 9 7 11
12×1,25 50,15 100 9 7 10,8
12×1,5 50,60 100 9 7 10,5
14×1,5 61,36 100 11 9 12,5
16×1,5 77,29 100 12 9 14,5
18×1,5 102,66 110 14 11 16,5
20×1,5 150,15 125 16 12 18,5
22×1,5 160,93 125 18 14,5 20,5
