52 MXD

L
MF 60° DIN DIN ISO 2 h9
374 13 6H ≤3×D D

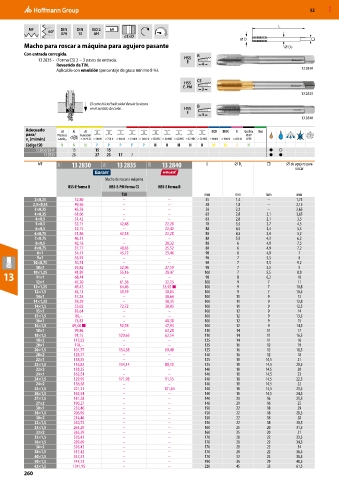

Macho para roscar a máquina para agujero pasante DS
Con entrada corregida. B
13 2835 – (Forma CS) 2 − 3 pasos de entrada. HSS
E
Revestido de TiN. 4
Aplicable con emulsión (porcentaje de grasa mínimo 8 %). 13 2830
CS
HSS
E-PM
3
13 2835
El corte inicial helicoidal desvía la viruta
en el sentido de corte. HSS B
E 4
13 2840

Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M S N
13 2830/ 2840 13 15 15 ● ○
13 2835 28 27 23 17 7 ● ●
MF 11H 13 2830 11H 13 2835 12H 13 2840 L ⌀ D s □ ⌀ de agujero para
roscar

Macho de roscar a máquina
HSS-E forma B HSS-E-PM forma CS HSS-E forma B
TiN mm mm mm mm
2×0,25 52,80 – – 45 1,4 – 1,75
2,5×0,35 49,56 – – 50 1,8 – 2,15
3×0,35 45,58 – – 56 2,2 – 2,65
4×0,35 61,06 – – 63 2,8 2,1 3,65
4×0,5 31,42 – – 63 2,8 2,1 3,5
5×0,5 32,15 42,48 22,28 70 3,5 2,7 4,5
6×0,5 32,15 – 22,42 80 4,5 3,4 5,5
6×0,75 31,86 42,18 22,28 80 4,5 3,4 5,2
7×0,75 46,31 – – 80 5,5 4,3 6,2
8×0,5 42,18 – 28,32 80 6 4,9 7,5
8×0,75 37,17 48,83 25,52 80 6 4,9 7,2
8×1 34,51 45,72 23,46 90 6 4,9 7
9×1 56,93 – – 90 7 5,5 8
10×0,75 50,74 – – 90 7 5,5 9,2
10×1 39,82 52,96 27,59 90 7 5,5 9
13 10×1,25 41,89 55,16 28,47 100 7 8 5,5 8,8
90
6,2
10
–
–
68,44
11×1
12×1 47,20 61,36 32,15 100 9 7 11
12×1,25 49,42 64,46 33,92 ■ 100 9 7 10,8
12×1,5 45,13 59,59 30,83 100 9 7 10,5
14×1 57,38 – 38,64 100 11 9 13
14×1,25 59,29 – 38,35 100 11 9 12,8
14×1,5 55,02 72,72 38,05 100 11 9 12,5
15×1 83,64 – – 100 12 9 14
15×1,5 86,– – – 100 12 9 13,5
16×1 75,81 – 48,38 100 12 9 15
16×1,5 69,48 ■ 92,78 47,94 100 12 9 14,5
18×1 99,86 – 63,28 110 14 11 17
18×1,5 91,15 120,65 62,54 110 14 11 16,5
18×2 112,55 – – 125 14 11 16
20×1 118,– – – 125 16 12 19
20×1,5 101,77 134,38 69,48 125 16 12 18,5
20×2 128,77 – – 140 16 12 18
22×1 138,35 – – 125 18 14,5 21
22×1,5 116,82 154,14 80,10 125 18 14,5 20,5
22×2 138,35 – – 140 18 14,5 20
24×1 162,54 – – 140 18 14,5 23
24×1,5 129,95 171,98 91,15 140 18 14,5 22,5
24×2 136,58 – – 140 18 14,5 22
25×1,5 221,11 – 101,04 140 18 14,5 23,5
26×1,5 162,54 – – 140 18 14,5 24,5
27×1,5 181,28 – – 140 20 16 25,5
27×2 190,27 – – 140 20 16 25
30×1 232,46 – – 150 22 18 29
30×1,5 206,95 – – 150 22 18 28,5
30×2 214,46 – – 150 22 18 28
32×1,5 240,72 – – 150 22 18 30,5
33×1,5 263,29 – – 160 25 20 31,5
33×2 263,29 – – 160 25 20 31
35×1,5 326,42 – – 170 28 22 33,5
36×1,5 289,69 – – 170 28 22 34,5
36×2 326,42 – – 170 28 22 34
38×1,5 317,42 – – 170 28 22 36,5
40×1,5 347,51 – – 170 32 24 38,5
50×1,5 744,73 – – 190 36 29 48,5
63×1,5 1341,95 – – 220 45 35 61,5
260
