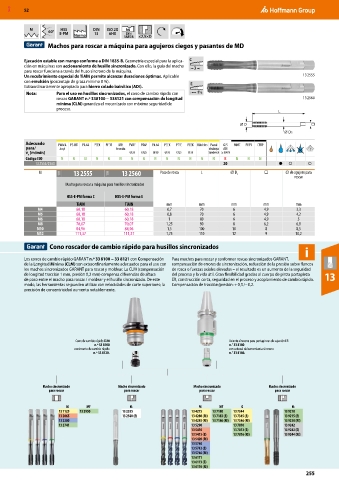

Page 255 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

M 60° HSS DIN ISO 2X h6
DIN
E-PM Norma 13 6HX 1835 B ≤2,5×D
Machos para roscar a máquina para agujeros ciegos y pasantes de MD

Ejecución estable con mango conforme a DIN 1835-B. Geometría especial para la aplica- C
ción en máquinas con accionamiento de husillo sincronizado. Con ello, la guía del macho 3
para roscar funciona a través del huso síncrono de la máquina.
Un recubrimiento especial de TiAlN permite alcanzar duraciones óptimas. Aplicable 13 2555
con emulsión (porcentaje de grasa mínimo 8 %). E
Extraordinariamente apropiado para hierro colado bainítico (ADI).
Nota: Para el uso en husillos sincronizados, el cono de cambio rápido con 1½
roscas GARANT n.º 338100 − 338121 con compensación de longitud 13 2560
mínima (CLM) garantiza el mecanizado con máxima seguridad de
proceso.
L

D
DS
Adecuado
para/
v [m/min]
c
Código ISO N N N N N N N N N N N N N N K N N N
13 2555/ 2560 20 ● ○ ○
M 11H 13 2555 11H 13 2560 Paso de rosca L ⌀ D s □ ⌀ de agujero para
roscar
Macho para roscar a máquina para husillos sincronizados
HSS-E-PM forma C HSS-E-PM forma E
TiAlN TiAlN mm mm mm mm mm
M4 60,18 60,18 0,7 70 6 4,9 3,3
M5 60,18 60,18 0,8 70 6 4,9 4,2
M6 60,18 60,18 1 80 6 4,9 5
M8 70,07 70,07 1,25 90 8 6,2 6,8
M10 84,96 84,96 1,5 100 10 8 8,5
M12 111,37 111,37 1,75 110 12 9 10,2
Cono roscador de cambio rápido para husillos sincronizados

Los conos de cambio rápido GARANT n.º 33 8100 − 33 8121 con Compensación Para machos para roscar y conformar roscas sincronizados GARANT,
de la Longitud Mínima (CLM) son extraordinariamente adecuados para el uso con compensación de errores de sincronización, reducción de la presión sobre flancos
los machos sincronizados GARANT para roscar y moldear. La CLM (compensación de rosca o fuerzas axiales elevadas – el resultado es un aumento de la seguridad
del proceso y la vida útil. Gran flexibilidad gracias al cuerpo de pinza portapieza
de longitud tracción 1 mm, presión 0,2 mm) compensa diferencias de altura ER, construcción corta, seguridad en el proceso y acoplamiento de cambio rápido. 13
de paso entre el macho para roscar / moldear y el husillo sincronizado. De este
modo, las herramientas se pueden utilizar con velocidades de corte superiores; la Compensación de tracción/presión: + 0,5 /– 0,2.
precisión de concentricidad aumenta notablemente.

Cono de cambio rápido CLM Asiento síncrono para portapinzas de sujeción ER
n.º 33 8100 n.° 33 8180
con inserto de cambio rápido con cabezal de herramienta síncrono
n.º 33 8120. n.° 33 8186.

Macho sincronizado Macho sincronizado Macho sincronizado Macho sincronizado
para roscar para roscar para roscar para roscar

≤2,5×D ≤2,5×D ≤2,5×D ≤2,5×D
M MF M M MF G M
13 1125 13 2950 13 2555 13 4275 13 7180 13 7344 13 9210
13 2065 13 2560 (E) 13 4280 (RI) 13 7183 (E) 13 7345 (E) 13 9215 (E)
13 2280 13 4285 (RI) 13 7186 (RI) 13 7346 (RI) 13 9230 (RI)
13 2741 13 5290 13 7810 13 9242
13 5410 13 7813 (E) 13 9243 (E)
13 5415 (E) 13 7816 (RI) 13 9244 (RI)
13 5420 (RI)
13 5740
13 5743 (E)
13 5746 (RI)
13 6171
13 6173 (E)
13 6176 (RI)
