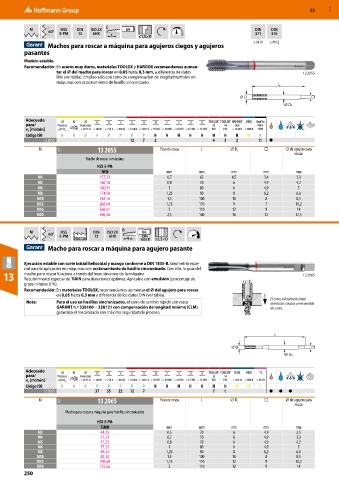

52 MXD

M 60° HSS DIN ISO 2X C h9 DIN DIN
E-PM 13 6HX 3 ≤1,5×D 371 376
≤ M10 ≥ M12
Machos para roscar a máquina para agujeros ciegos y agujeros
pasantes
Modelo estable.
Recomendación: En aceros muy duros, materiales TOOLOX y HARDOX recomendamos aumen-
tar el ⌀ del macho para roscar en 0,05 hasta 0,3 mm, a diferencia de datos 13 2055
DIN (ver tabla). Empleo solo con cono de compensación de longitud también en
máquinas con accionamiento de husillo sincronizado. L

D
DS

Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H H H H M N
13 2055 12 7 2 4 3 2 15 ●
M 11H 13 2055 Paso de rosca L ⌀ D s □ ⌀ de agujero para
roscar
Macho de roscar a máquina
HSS-E-PM
TiCN mm mm mm mm mm
M4 157,23 0,7 63 4,5 3,4 3,3
M5 160,18 0,8 70 6 4,9 4,2
M6 160,93 1 80 6 4,9 5
M8 174,50 1,25 90 8 6,2 6,8
M10 218,16 1,5 100 10 8 8,5
M12 268,60 1,75 110 9 7 10,2
M16 368,61 2 110 12 9 14
M20 496,48 2,5 140 16 12 17,5

B
M 60° HSS DIN ISO 2X h6
DIN
E-PM Norma 13 6HX 4 1835 B ≤2,5×D
Macho para roscar a máquina para agujero pasante

Ejecución estable con corte inicial helicoidal y mango conforme a DIN 1835-B. Geometría espe-
cial para la aplicación en máquinas con accionamiento de husillo sincronizado. Con ello, la guía del
13 macho para roscar funciona a través del huso síncrono de la máquina. 13 2065
Recubrimiento especial de TiAlN para duraciones óptimas. Aplicable con emulsión (porcentaje de
grasa mínimo 8 %).
Recomendación: En materiales TOOLOX, recomendamos aumentar el ⌀ del agujero para roscar
en 0,05 hasta 0,3 mm a diferencia de los datos DIN (ver tabla).
El corte inicial helicoidal
Nota: Para el uso en husillos sincronizados, el cono de cambio rápido con rosca desvía las virutas en el sentido
GARANT n.º 338100 − 338121 con compensación de longitud mínima (CLM) de corte.
garantiza el mecanizado con máxima seguridad de proceso.

L

D
DS

Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H H H M M S
13 2065 37 35 22 12 7 7 6 ● ● ●
M 11H 13 2065 Paso de rosca L ⌀ D s □ ⌀ de agujero para
roscar
Macho para roscar a máquina para husillos sincronizados
HSS-E-PM
TiAlN mm mm mm mm mm
M3 44,25 0,5 70 6 4,9 2,5
M4 57,23 0,7 70 6 4,9 3,3
M5 57,23 0,8 70 6 4,9 4,2
M6 57,23 1 80 6 4,9 5
M8 69,32 1,25 90 8 6,2 6,8
M10 82,30 1,5 100 10 8 8,5
M12 109,60 1,75 110 12 9 10,2
M16 155,62 2 110 12 9 14
250
