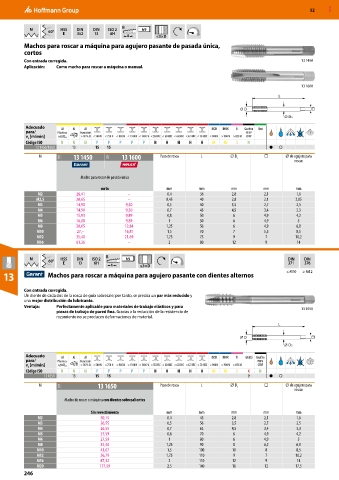

52 MXD

M 60° HSS DIN DIN ISO 2 B h9
E 352 13 6H 4 ≤3×D
Machos para roscar a máquina para agujero pasante de pasada única,
cortos
Con entrada corregida. 13 1450
Aplicación: Como macho para roscar a máquina o manual.

13 1600

L
D
DS
Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M S N
13 1450/ 1600 13 15 15 ● ○
M 11H 13 1450 12H 13 1600 Paso de rosca L ⌀ D s □ ⌀ de agujero para
roscar

Macho para roscar de pasado única

corto mm mm mm mm mm
M2 26,41 – 0,4 36 2,8 2,1 1,6
M2,5 20,65 – 0,45 40 2,8 2,1 2,05
M3 14,90 9,30 0,5 40 3,5 2,7 2,5
M4 14,90 9,30 0,7 45 4,5 3,4 3,3
M5 15,93 9,89 0,8 50 6 4,9 4,2
M6 16,08 9,89 1 50 6 4,9 5
M8 20,65 12,84 1,25 56 6 4,9 6,8
M10 27,– 16,81 1,5 70 7 5,5 8,5
M12 35,40 21,69 1,75 75 9 7 10,2
M16 61,36 – 2 80 12 9 14

B
M 60° HSS DIN ISO 2 h9 DIN DIN
E 13 6H 4 ≤3×D 371 376
13 Machos para roscar a máquina para agujero pasante con dientes alternos ≤ M10 ≥ M12

Con entrada corregida.
Un diente de cada dos de la rosca de guía sobresale; por tanto, se precisa un par más reducido y
una mejor distribución de lubricante.
Ventaja: Perfectamente aplicable para materiales de trabajo elásticos y para 13 1650
piezas de trabajo de pared fina. Gracias a la reducción de la resistencia de
rozamiento no se producen deformaciones de material.
L

D
DS

Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M S K N
13 1650 13 15 15 9 ● ○
M 11H 13 1650 Paso de rosca L ⌀ D s □ ⌀ de agujero para
roscar
Macho de roscar a máquina con dientes sobresalientes

Sin revestimiento mm mm mm mm mm
M2 50,15 0,4 45 2,8 2,1 1,6
M3 26,55 0,5 56 3,5 2,7 2,5
M4 26,55 0,7 63 4,5 3,4 3,3
M5 27,59 0,8 70 6 4,9 4,2
M6 27,59 1 80 6 4,9 5
M8 35,40 1,25 90 8 6,2 6,8
M10 43,07 1,5 100 10 8 8,5
M12 56,79 1,75 110 9 7 10,2
M16 87,32 2 110 12 9 14
M20 177,59 2,5 140 16 12 17,5
