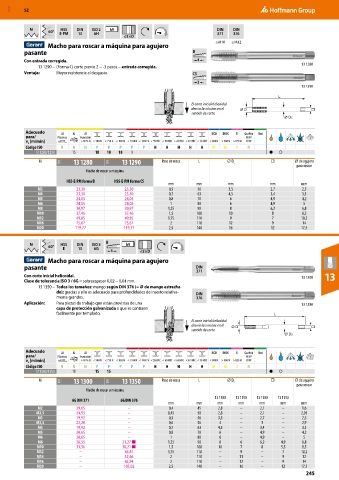

MXD 52

M 60° HSS DIN ISO 2 h9 DIN DIN
E-PM 13 6H ≤3×D 371 376
≤ M10 ≥ M12
Macho para roscar a máquina para agujero
pasante B
Con entrada corregida. 4
13 1290 – (Forma C) corte previo 2 − -3 pasos − entrada corregida. 13 1280
Ventaja: Mayor resistencia al desgaste. CS

3
13 1290
L
El corte inicial helicoidal
desvía las virutas en el D
sentido de corte.
DS
Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M S N
13 1280/ 1290 15 18 18 18 9 ● ○
M 11H 13 1280 11H 13 1290 Paso de rosca L ⌀ D s □ ⌀ de agujero
para roscar
Macho de roscar a máquina
HSS-E-PM forma B HSS-E-PM forma CS
mm mm mm mm mm
M3 23,30 23,30 0,5 56 3,5 2,7 2,5
M4 23,30 23,30 0,7 63 4,5 3,4 3,3
M5 24,05 24,05 0,8 70 6 4,9 4,2
M6 24,05 24,05 1 80 6 4,9 5
M8 30,97 30,97 1,25 90 8 6,2 6,8
M10 37,46 37,46 1,5 100 10 8 8,5
M12 49,85 49,85 1,75 110 9 7 10,2
M16 75,67 75,67 2 110 12 9 14
M20 119,77 119,77 2,5 140 16 12 17,5

M 60° HSS DIN ISO 3 B h9
E 13 6G 4 ≤3×D
Macho para roscar a máquina para agujero
pasante DIN
371
Con corte inicial helicoidal. 13 1300 13
Clase de tolerancia ISO 3 / 6G = sobreespesor 0,02 − 0,04 mm.
13 1350 – Todos los tamaños: mango según DIN 376 (= ⌀ de mango estrecha-
do); gracias a ello es adecuado para profundidades de inserto relativa- DIN
mente grandes. 376
Aplicación: Para piezas de trabajo que están provistas de una 13 1350
capa de protección galvanizada o que se contraen
fácilmente por templado. L
El corte inicial helicoidal
desvía las virutas en el D
sentido de corte.
DS

Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M S N
13 1300/ 1350 13 15 15 ● ○
M 11H 13 1300 11H 13 1350 Paso de rosca L ⌀ D s □ ⌀ de agujero
para roscar
Macho de roscar a máquina
13 1300 13 1350 13 1300 13 1350
6G DIN 371 6G DIN 376
mm mm mm mm mm mm mm
M2 29,65 – 0,4 45 2,8 – 2,1 – 1,6
M2,5 24,93 – 0,45 50 2,8 – 2,1 – 2,05
M3 19,92 – 0,5 56 3,5 – 2,7 – 2,5
M3,5 22,28 – 0,6 56 4 – 3 – 2,9
M4 19,92 – 0,7 63 4,5 – 3,4 – 3,3
M5 20,65 – 0,8 70 6 – 4,9 – 4,2
M6 20,65 – 1 80 6 – 4,9 – 5
M8 26,55 31,27 ■ 1,25 90 8 6 6,2 4,9 6,8
M10 31,56 38,21 ■ 1,5 100 10 7 8 5,5 8,5
M12 – 43,81 1,75 110 – 9 – 7 10,2
M14 – 52,66 2 110 – 11 – 9 12
M16 – 65,94 2 110 – 12 – 9 14
M20 – 105,02 2,5 140 – 16 – 12 17,5
245
