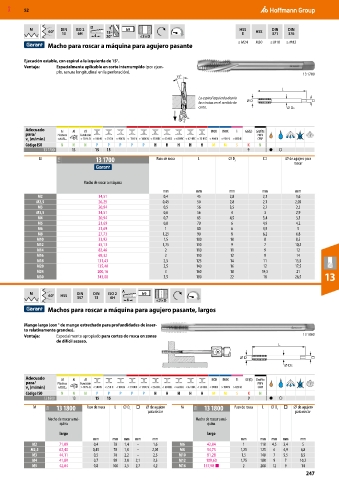

MXD 52

M 60° DIN ISO 2 D 15- h9 HSS HSS DIN DIN
13 6H 4 20° ≤3×D E 371 376
≤ M24 M30 ≤ M10 ≥ M12
Macho para roscar a máquina para agujero pasante

Ejecución estable, con espiral a la izquierda de 15°.
Ventaja: Especialmente aplicable en corte interrumpido (por ejem-
plo, ranura longitudinal en la perforación). 13 1700
15°

L
La espiral izquierda desvía
las virutas en el sentido de D
corte. DS

Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M S K N
13 1700 13 15 15 9 ● ○
M 11H 13 1700 Paso de rosca L ⌀ D s □ ⌀ de agujero para
roscar

Macho de roscar a máquina
mm mm mm mm mm
M2 34,51 0,4 45 2,8 2,1 1,6
M2,5 26,25 0,45 50 2,8 2,1 2,05
M3 20,94 0,5 56 3,5 2,7 2,5
M3,5 34,51 0,6 56 4 3 2,9
M4 20,94 0,7 63 4,5 3,4 3,3
M5 21,69 0,8 70 6 4,9 4,2
M6 21,69 1 80 6 4,9 5
M8 27,73 1,25 90 8 6,2 6,8
M10 33,92 1,5 100 10 8 8,5
M12 45,13 1,75 110 9 7 10,2
M14 82,46 2 110 11 9 12
M16 69,32 2 110 12 9 14
M18 131,43 2,5 125 14 11 15,5
M20 135,40 2,5 140 16 12 17,5
M24 200,16 3 160 18 14,5 21
M30 343,08 3,5 180 22 18 26,5 13

A
M 60° HSS DIN DIN ISO 2 h9
357 13 6H 6 ≤2×D
Machos para roscar a máquina para agujero pasante, largos

Mango largo (con ° de mango estrechado para profundidades de inser-
to relativamente grandes).
Ventaja: Especialmente apropiado para cortes de rosca en zonas 13 1800
de difícil acceso.
L

D
DS
Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M S K N
13 1800 13 15 15 9 ● ○
M 11H 13 1800 Paso de rosca L ⌀ D s □ ⌀ de agujero M 11H 13 1800 Paso de rosca L ⌀ D s □ ⌀ de agujero
para roscar para roscar
Macho de roscar a má- Macho de roscar a má-
quina quina
largo largo
mm mm mm mm mm mm mm mm mm mm
M2 71,09 0,4 70 1,4 – 1,6 M6 42,04 1 110 4,5 3,4 5
M2,5 62,40 0,45 70 1,8 – 2,05 M8 54,73 1,25 125 6 4,9 6,8
M3 44,11 0,5 70 2,2 – 2,5 M10 81,28 1,5 140 7 5,5 8,5
M4 41,89 0,7 90 2,8 2,1 3,3 M12 109,60 1,75 180 9 7 10,2
M5 42,04 0,8 100 3,5 2,7 4,2 M16 157,98 ■ 2 200 12 9 14
247
