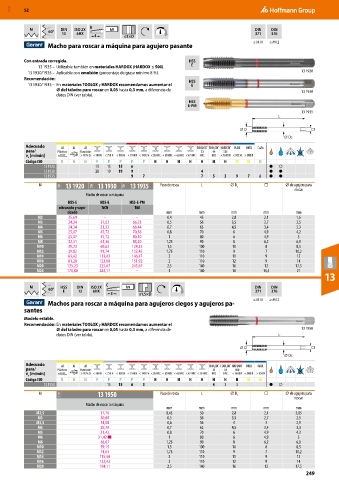

MXD 52

M 60° DIN ISO 2X B h9 DIN DIN
13 6HX 4 ≤3×D 371 376
≤ M10 ≥ M12
Macho para roscar a máquina para agujero pasante

Con entrada corregida. HSS
13 1935 – Utilizable también en materiales HARDOX (HARDOX ≤ 500). E
13 1930/1935 – Aplicable con emulsión (porcentaje de grasa mínimo 8 %). 13 1920
Recomendación: HSS
13 1930/1935 – En materiales TOOLOX y HARDOX recomendamos aumentar el E
⌀ del taladro para roscar en 0,05 hasta 0,3 mm, a diferencia de 13 1930
datos DIN (ver tabla).
HSS
E-PM
13 1935
L

D
DS
Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H H H M M N
13 1920 15 15 15 6 ● ○
13 1930 20 19 19 9 4 ● ●
13 1935 9 7 7 5 3 9 7 8 ● ●
M 11H 13 1920 11H 13 1930 11H 13 1935 Paso de rosca L ⌀ D s □ ⌀ de agujero para
roscar
Macho de roscar a máquina
HSS-E HSS-E HSS-E-PM
nitrurado y vapo- TiCN TiN
rizado mm mm mm mm mm
M2 35,69 – – 0,4 45 2,8 2,1 1,6
M3 24,34 37,03 66,23 0,5 56 3,5 2,7 2,5
M4 24,34 33,33 68,44 0,7 63 4,5 3,4 3,3
M5 25,07 45,72 70,36 0,8 70 6 4,9 4,2
M6 25,07 45,72 80,10 1 80 6 4,9 5
M8 32,31 61,36 88,20 1,25 90 8 6,2 6,8
M10 39,23 69,62 124,35 1,5 100 10 8 8,5
M12 39,82 91,74 132,45 1,75 110 9 7 10,2
M14 63,42 113,43 146,47 2 110 11 9 12
M16 81,28 123,60 151,92 2 110 12 9 14
M20 125,23 225,67 243,67 2,5 140 16 12 17,5
M24 170,80 282,17 – 3 160 18 14,5 21
13
M 60° HSS DIN ISO 2X C h9 DIN DIN
E 13 6HX 3 ≤1,5×D 371 376
Machos para roscar a máquina para agujeros ciegos y agujeros pa- ≤ M10 ≥ M12
santes
Modelo estable.
Recomendación: En materiales TOOLOX y HARDOX recomendamos aumentar el
⌀ del taladro para roscar en 0,05 hasta 0,3 mm, a diferencia de 13 1950
datos DIN (ver tabla). L

D
DS
Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H H H H M M
13 1950 15 15 6 3 4 3 3 ● ○
M 11H 13 1950 Paso de rosca L ⌀ D s □ ⌀ de agujero para
roscar
Macho de roscar a máquina
mm mm mm mm mm
M2,5 37,76 0,45 50 2,8 2,1 2,05
M3 30,68 0,5 56 3,5 2,7 2,5
M3,5 34,08 0,6 56 4 3 2,9
M4 29,79 0,7 63 4,5 3,4 3,3
M5 31,42 0,8 70 6 4,9 4,2
M6 31,42 ■ 1 80 6 4,9 5
M8 48,67 1,25 90 8 6,2 6,8
M10 59,15 1,5 100 10 8 8,5
M12 74,63 1,75 110 9 7 10,2
M14 115,50 2 110 11 9 12
M16 122,42 2 110 12 9 14
M20 194,11 2,5 140 16 12 17,5
249
