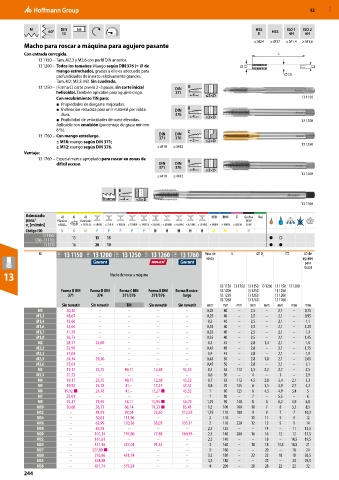

Page 244 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

M 60° DIN h9 HSS HSS ISO 1 ISO 2
13 E 4H 6H
≤ M24 ≥ M27 ≤ M1,4 ≥ M1,6
Macho para roscar a máquina para agujero pasante
Con entrada corregida. L
13 1150 – Tam. M2,3 y M2,6 con perfil DIN anterior.
13 1200 – Todos los tamaños: Mango según DIN 376 (= ⌀ de D
mango estrechado), gracias a ello es adecuado para
profundidades de inserto relativamente grandes. DS
Tam. M2; M2,5; M3. Sin cuadrado.
13 1250 – (Forma C) corte previo 2 -3 pasos, sin corte inicial DIN B
helicoidal. También aplicable para agujero ciego. 371 4
Con recubrimiento TiN para: ≤3×D 13 1150
■ Propiedades de desgaste mejoradas.
■ Inclinación reducida para unir material por solda- DIN B
dura. 376 4
■ Posibilidad de velocidades de corte elevadas. ≤3×D 13 1200
Aplicable con emulsión (porcentaje de grasa mínimo
8 %). C
13 1760 – Con mango extralargo. DIN DIN
371
376
≤ M10: mango según DIN 371; 3 ≤2×D 13 1250
≥ M12: mango según DIN 376. ≤ M10 ≥ M12
Ventaja:
13 1760 – Especialmente apropiado para roscar en zonas de B
difícil acceso. DIN DIN
371 376
4 ≤3×D
≤ M10 ≥ M12 13 1260
B
Norma 4 ≤3×D
13 1760

Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M S N
13 1150/
1200– 13 1760 13 15 15 ● ○
13 1250 16 20 19 ● ●
M 11H 13 1150 11H 13 1200 11H 13 1250 12H 13 1260 11H 13 1760 Paso de L ⌀ D s □ ⌀ de
rosca agujero
para
roscar
13 Macho de roscar a máquina

13 1150 13 1760 13 1150 13 1200 13 1150 13 1200
Forma B DIN Forma B DIN Forma C DIN Forma B DIN Forma B extra- 13 1200 13 1250 13 1250
371 376 371/376 371/376 largo 13 1250 13 1260 13 1260
13 1260 13 1760 13 1760
Sin revestir Sin revestir TiN Sin revestir Sin revestir mm mm mm mm mm mm mm mm
M1 50,30 – – – – 0,25 40 – 2,5 – 2,1 – 0,75
M1,2 48,67 – – – – 0,25 40 – 2,5 – 2,1 – 0,95
M1,4 43,66 – – – – 0,3 40 – 2,5 – 2,1 – 1,1
M1,6 42,04 – – – – 0,35 40 – 2,5 – 2,1 – 1,25
M1,7 41,59 – – – – 0,35 40 – 2,5 – 2,1 – 1,3
M1,8 36,73 – – – – 0,35 40 – 2,5 – 2,1 – 1,45
M2 28,77 35,69 – – – 0,4 45 – 2,8 1,4 2,1 – 1,6
M2,2 32,90 – – – – 0,45 45 – 2,8 – 2,1 – 1,75
M2,3 37,03 – – – – 0,4 45 – 2,8 – 2,1 – 1,9
M2,5 24,34 29,36 – – – 0,45 50 – 2,8 1,8 2,1 – 2,05
M2,6 23,01 – – – – 0,45 50 – 2,8 – 2,1 – 2,1
M3 19,17 23,75 40,71 12,68 43,52 0,5 56 112 3,5 2,2 2,7 – 2,5
M3,5 21,53 – – – – 0,6 56 – 4 – 3 – 2,9
M4 19,17 23,75 40,71 12,68 43,52 0,7 63 112 4,5 2,8 3,4 2,1 3,3
M5 19,92 24,78 41,– 13,27 43,52 0,8 70 125 6 3,5 4,9 2,7 4,2
M6 19,92 ■ 24,78 41,– 13,27 ■ 43,52 1 80 125 6 4,5 4,9 3,4 5
M7 23,01 – – – – 1 80 – 7 – 5,5 – 6
M8 25,37 29,95 58,11 15,93 ■ 56,79 1,25 90 140 8 6 6,2 4,9 6,8
M10 30,68 36,73 68,14 19,33 ■ 85,41 1,5 100 160 10 7 8 5,5 8,5
M12 – 41,59 92,04 23,60 112,55 1,75 110 180 9 9 7 7 10,2
M14 – 50,01 111,96 – – 2 110 – 11 11 9 9 12
M16 – 62,99 120,36 38,05 135,11 2 110 220 12 12 9 9 14
M18 – 83,93 – – – 2,5 125 – – 14 – 11 15,5
M20 – 101,34 197,80 77,88 160,93 2,5 140 280 16 16 12 12 17,5
M22 – 161,81 – – – 2,5 140 – – 18 – 14,5 19,5
M24 – 141,16 237,04 91,45 – 3 160 – 18 18 14,5 14,5 21
M27 – 227,89 ■ – – – 3 160 – – 20 – 16 24
M30 – 276,86 431,74 – – 3,5 180 – 22 22 18 18 26,5
M33 – 348,98 – – – 3,5 180 – – 25 – 20 29,5
M36 – 431,74 579,24 – – 4 200 – 28 28 22 22 32
244
