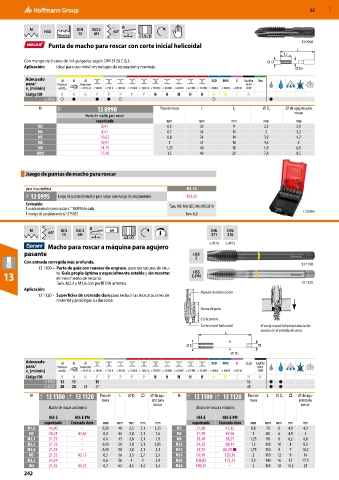

Page 242 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

M HSS DIN ISO 2 60° B
Norma 13 6H 4 ≤1,5×D
13 0990
Punta de macho para roscar con corte inicial helicoidal
L
LC
Con mango de 6 caras de 1/4 pulgadas según DIN 3126 C 6,3. D
Aplicación: Ideal para uso móvil en trabajos de reparación y montaje. D1

Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M S N
13 0990 ○ ● ● ● ○ ○ ●
M 12H 13 0990 Paso de rosca L L c ⌀ D 1 ⌀ de agujero para
Punta de macho para roscar roscar
vaporizado mm mm mm mm mm
M3 8,41 0,5 32 9 2,2 2,5
M4 8,41 0,7 34 11 3 3,3
M5 10,62 0,8 34 14 3,9 4,2
M6 10,91 1 37 16 4,5 5
M8 14,75 1,25 40 18 5,9 6,8
M10 17,40 1,5 40 20 7,8 8,5

Juego de puntas de macho para roscar

para rosca métrica M3-10
12K 13 0995 Juego de puntas de macho para roscar con mango de acoplamiento 103,25
Contenido: Tam. M3; M4; M5; M6; M8; M10
1 punta de macho para roscar n.° 130990 de cada 13 0995
1 mango de acoplamiento n.° 675025 Tam. 6,3

B
M 60° DIN ISO 2 h9 DIN DIN
13 6H 4 ≤3×D 371 376
Macho para roscar a máquina para agujero ≤ M10 ≥ M12
pasante HSS
E
Con entrada corregida más profunda. 13 1100
13 1100 – Parte de guía con ranuras de engrase, pero sin ranuras de viru-
HSS
13 ta. Guía propia óptima y especialmente estable y sin recortar E-PM
el movimiento de retorno.
Tam. M2,3 y M2,6 con perfil DIN anterior. 13 1120
Aplicación: Ranura de lubricación
13 1120 – Superficies de cromado duro para reducir las incrustaciones de
material y prolongar su duración.
Rosca de guía

Corte previo
Corte inicial helicoidal El corte inicial helicoidal desvía las
L virutas en el sentido de corte.

D
DS
Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M S N N
13 1100 13 13 15 13 ● ●
13 1120 28 28 23 27 28 ● ●
M 11H 13 1100 11H 13 1120 Paso de L ⌀ D s □ ⌀ de agu- M 11H 13 1100 11H 13 1120 Paso de L ⌀ D s □ ⌀ de agu-
rosca jero para rosca jero para
roscar roscar
Macho de roscar a máquina Macho de roscar a máquina
HSS-E HSS-E-PM HSS-E HSS-E-PM
vaporizado Cromado duro mm mm mm mm mm vaporizado Cromado duro mm mm mm mm mm
M1,6 44,40 – 0,35 40 2,5 2,1 1,25 M5 21,98 47,35 0,8 70 6 4,9 4,2
M2 38,21 47,65 0,4 45 2,8 2,1 1,6 M6 21,98 49,56 1 80 6 4,9 5
M2,3 31,72 – 0,4 45 2,8 2,1 1,9 M8 28,18 58,27 1,25 90 8 6,2 6,8
M2,5 31,72 – 0,45 50 2,8 2,1 2,05 M10 34,22 68,14 1,5 100 10 8 8,5
M2,6 21,53 – 0,45 50 2,8 2,1 2,1 M12 45,72 86,29 ■ 1,75 110 9 7 10,2
M3 21,53 45,13 0,5 56 3,5 2,7 2,5 M16 69,18 120,36 2 110 12 9 14
M3,5 24,34 – 0,6 56 4 3 2,9 M20 108,85 175,23 2,5 140 16 12 17,5
M4 21,53 45,72 0,7 63 4,5 3,4 3,3 M24 196,33 – 3 160 18 14,5 21
