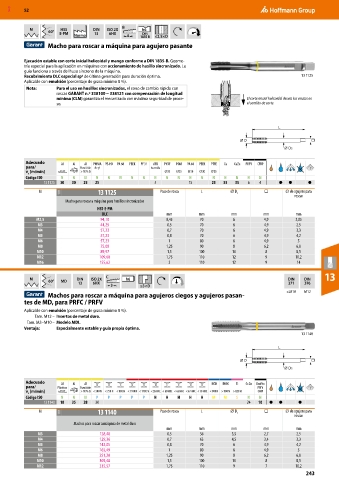

P. 243
MXD 52
M 60° HSS DIN ISO 2X B h6
DIN
E-PM Norma 13 6HX 4 1835 B ≤2,5×D
Macho para roscar a máquina para agujero pasante
Ejecución estable con corte inicial helicoidal y mango conforme a DIN 1835-B. Geome-
tría especial para la aplicación en máquinas con accionamiento de husillo sincronizado. La
guía funciona a través del huso síncrono de la máquina.
Recubrimiento DLC especial sp de última generación para duración óptima. 13 1125
2
Aplicable con emulsión (porcentaje de grasa mínimo 8 %).
Nota: Para el uso en husillos sincronizados, el cono de cambio rápido con
roscas GARANT n.º 338100 − 338121 con compensación de longitud
mínima (CLM) garantiza el mecanizado con máxima seguridad de proce- El corte inicial helicoidal desvía las virutas en
so. el sentido de corte.
L
D
DS
Adecuado
para/
v [m/min]
c
Código ISO N N N N N N N N N N N N N N N N N N
13 1125 30 30 25 25 5 15 25 55 35 6 4 ● ● ●
M 11H 13 1125 Paso de rosca L ⌀ D s □ ⌀ de agujero para
roscar
Macho para roscar a máquina para husillos sincronizados
HSS-E-PM
DLC mm mm mm mm mm
M2,5 94,10 0,45 70 6 4,9 2,05
M3 44,25 0,5 70 6 4,9 2,5
M4 57,23 0,7 70 6 4,9 3,3
M5 57,23 0,8 70 6 4,9 4,2
M6 57,23 1 80 6 4,9 5
M8 75,08 1,25 90 8 6,2 6,8
M10 89,97 1,5 100 10 8 8,5
M12 109,60 1,75 110 12 9 10,2
M16 155,62 2 110 12 9 14
C 13
M 60° MD DIN ISO 2X h6 DIN DIN
13 6HX 3 ≤3×D 371 376
Machos para roscar a máquina para agujeros ciegos y agujeros pasan- ≤ M10 M12
tes de MD, para PRFC / PRFV
Aplicable con emulsión (porcentaje de grasa mínimo 8 %).
Tam. M12 – Insertos de metal duro.
Tam. M3–M10 – Modelo MDI.
Ventaja: Especialmente estable y guía propia óptima.
13 1140
L
D
DS
Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M S N N
13 1140 18 35 28 30 24 10 ● ● ●
M 11H 13 1140 Paso de rosca L ⌀ D s □ ⌀ de agujero para
roscar
Machos para roscar a máquina de metal duro
mm mm mm mm mm
M3 128,48 0,5 56 3,5 2,7 2,5
M4 129,36 0,7 63 4,5 3,4 3,3
M5 142,05 0,8 70 6 4,9 4,2
M6 165,49 1 80 6 4,9 5
M8 251,20 1,25 90 8 6,2 6,8
M10 305,48 1,5 100 10 8 8,5
M12 335,57 1,75 110 9 7 10,2
243
