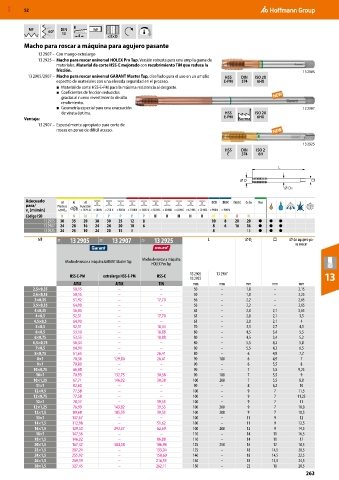

MXD 52

MF 60° DIN B h9
13 4 ≤3×D
Macho para roscar a máquina para agujero pasante
13 2907 – Con mango extralargo
13 2925 – Macho para roscar universal HOLEX Pro Tap. Versión robusta para una amplia gama de
materiales. Material de corte HSS-E mejorado con recubrimiento TiN que reduce la
fricción. 13 2905
13 2905/2907 – Macho para roscar universal GARANT Master Tap, diseñado para el uso en un amplio HSS DIN ISO 2X
espectro de materiales con una elevada seguridad en el proceso. E-PM 374 6HX
■ Material de corte HSS-E-PM para la máxima resistencia al desgaste.
■ Coeficientes de fricción reducidos
gracias al nuevo revestimiento de alto
rendimiento.
■ Geometría especial para una evacuación 13 2907
de viruta óptima. HSS ISO 2X
Ventaja: E-PM Norma 6HX
13 2907 – Especialmente apropiado para corte de
roscas en zonas de difícil acceso.

13 2925
HSS DIN ISO 2
E 374 6H

L

D
DS

Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M K N
13 2905 30 35 20 30 30 25 12 8 10 8 20 20 ● ● ●
13 2907 24 28 16 24 24 20 10 6 8 6 16 16 ● ● ●
13 2925 24 25 10 24 20 15 8 8 15 ● ● ●
MF 11I 13 2905 11I 13 2907 12I 13 2925 L ⌀ D s □ ⌀ de agujero pa-
ra roscar

Macho de roscar a máquina
Macho de roscar a máquina GARANT Master Tap
HOLEX Pro Tap
13 2905 13 2907
HSS-E-PM extralargo HSS-E-PM HSS-E 13
13 2925
AlTiX AlTiX TiN mm mm mm mm mm
2,5×0,35 50,15 – – 50 – 1,8 – 2,15
2,6×0,35 50,15 – – 50 – 1,8 – 2,25
3×0,35 51,92 – 17,70 56 – 2,2 – 2,65
3,5×0,35 64,90 – – 56 – 2,2 – 2,65
4×0,35 56,05 – – 63 – 2,8 2,1 3,65
4×0,5 52,51 – 17,70 63 – 2,8 2,1 3,5
4,5×0,5 64,90 – – 63 – 2,8 2,1 4
5×0,5 52,51 – 18,44 70 – 3,5 2,7 4,5
6×0,5 53,10 – 18,88 80 – 4,5 3,4 5,5
6×0,75 53,55 – 18,88 80 – 4,5 3,4 5,2
6,5×0,75 56,34 – – 80 – 5,5 4,3 5,8
7×0,5 64,90 – – 80 – 5,5 4,3 6,5
8×0,75 61,65 – 26,41 80 – 6 4,9 7,2
8×1 70,36 129,80 26,41 90 180 6 4,9 7
9×1 70,80 – – 90 – 6 5,5 8
10×0,75 66,08 – – 90 – 7 5,5 9,25
10×1 70,95 132,75 30,38 90 180 7 5,5 9
10×1,25 67,71 146,02 30,38 100 200 7 5,5 8,8
11×1 82,60 – – 90 – 8 6,2 10
12×0,5 77,58 – – 100 – 9 7 11,5
12×0,75 77,58 – – 100 – 9 7 11,25
12×1 78,17 – 39,53 100 – 9 7 11
12×1,25 76,99 143,82 39,53 100 200 9 7 10,8
12×1,5 89,68 185,55 39,53 100 200 9 7 10,5
13×1 107,67 – – 100 – 11 9 12
14×1,5 112,98 – 51,62 100 – 11 9 12,5
16×1,5 129,50 243,37 62,69 100 200 12 9 14,5
18×1 147,36 – – 110 – 14 11 16,5
18×1,5 146,02 – 86,88 110 – 14 11 17
20×1,5 167,42 384,38 106,94 125 250 16 12 18,5
22×1,5 207,24 – 133,04 125 – 18 14,5 20,5
24×1,5 255,92 – 150,60 140 – 18 14,5 22,5
26×1,5 269,19 – 216,53 140 – 18 14,5 24,5
30×1,5 327,45 – 262,11 150 – 22 18 28,5
263
