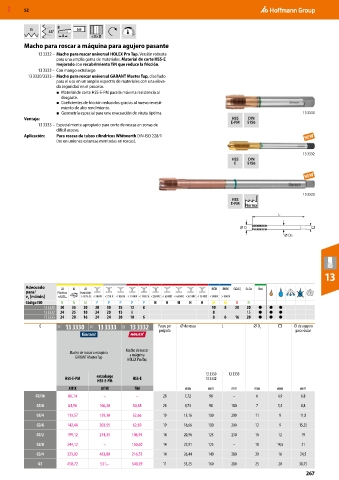

MXD 52

G 55° B h9
4 ≤3×D
Macho para roscar a máquina para agujero pasante
13 3332 – Macho para roscar universal HOLEX Pro Tap. Versión robusta
para una amplia gama de materiales. Material de corte HSS-E
mejorado con recubrimiento TiN que reduce la fricción.
13 3333 – Con mango extralargo
13 3330/3333 – Macho para roscar universal GARANT Master Tap, diseñado
para el uso en un amplio espectro de materiales con una eleva-
da seguridad en el proceso.
■ Material de corte HSS-E-PM para la máxima resistencia al
desgaste.
■ Coeficientes de fricción reducidos gracias al nuevo revesti-
miento de alto rendimiento.
■ Geometría especial para una evacuación de viruta óptima. 13 3330
Ventaja: HSS DIN
13 3333 – Especialmente apropiado para corte de roscas en zonas de E-PM 5156
difícil acceso.
Aplicación: Para roscas de tubos cilíndricos Whitworth DIN-ISO 228/1
(no en uniones estancas montadas en roscas).

13 3332
HSS DIN
E 5156

13 3333
HSS
E-PM
Norma
L

D
DS

13

Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M K N
13 3330 30 35 20 30 30 25 12 8 10 8 20 20 ● ● ●
13 3332 24 25 10 24 20 15 8 8 15 ● ● ●
13 3333 24 28 16 24 24 20 10 6 8 6 16 20 ● ● ●
G 11I 13 3330 11I 13 3333 12I 13 3332 Pasos por ⌀ de rosca L ⌀ D s □ ⌀ de agujero
pulgada para roscar

Macho de roscar
Macho de roscar a máquina a máquina
GARANT Master Tap
HOLEX Pro Tap
13 3330 13 3333
extralargo
HSS-E-PM HSS-E 13 3332
HSS-E-PM
AlTiX AlTiX TiN mm mm mm mm mm mm
G1/16 86,14 – – 28 7,72 90 – 6 4,9 6,8
G1/8 84,96 106,20 30,38 28 9,73 90 180 7 5,5 8,8
G1/4 113,57 159,30 52,66 19 13,16 100 200 11 9 11,8

G3/8 142,48 203,55 62,69 19 16,66 100 200 12 9 15,25
G1/2 199,12 274,35 106,94 14 20,96 125 250 16 12 19
G5/8 244,12 – 150,60 14 22,91 125 – 18 14,5 21
G3/4 323,02 483,80 216,53 14 26,44 140 280 20 16 24,5
G1 458,72 531,– 340,29 11 33,25 160 280 25 20 30,75
267
