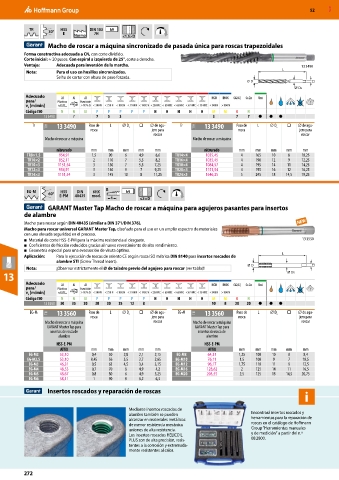

52 MXD

TR 30° HSS DIN 103 h9
E Norma 7H ≤1,5×D
Macho de roscar a máquina sincronizado de pasada única para roscas trapezoidales
Forma constructiva adecuada a CN, con corte dividido.
Corte inicial: ≈ 20 pasos. Con espiral a izquierda de 25°, corte a derecha.
Ventaja: Adecuada para inversión de la marcha. 13 3490
L
Nota: Para el uso en husillos sincronizados.
Se ha de cortar con altura de paso forzada.
D
DS
Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M K N
13 3490 7 7 5 3 3 7 7 ● ● ●
Tr 11H 13 3490 Paso de L ⌀ D s □ ⌀ de agu- Tr 11H 13 3490 Paso de L ⌀ D s □ ⌀ de agu-
rosca jero para rosca jero para
roscar roscar
Macho de roscar a máquina Macho de roscar a máquina
nitrurado mm mm mm mm mm nitrurado mm mm mm mm mm
TR8×1,5 954,91 1,5 90 6 4,9 6,6 TR14×4 1035,45 4 165 10 8 10,25
TR10×2 852,11 2 110 7 5,5 8,2 TR16×4 1035,45 4 190 12 9 12,25
TR10×3 1151,54 3 130 7 5,5 7,25 TR18×4 1084,57 4 195 14 11 14,25
TR12×3 954,91 3 140 9 7 9,25 TR20×4 1151,54 4 195 16 12 16,25
TR14×3 1151,54 3 145 10 8 11,25 TR24×5 1646,25 5 245 18 14,5 19,25

B
EG-M 60° HSS DIN 6HX h9
E-PM 40435 mod. 4 ≤3×D
GARANT Master Tap Macho de roscar a máquina para agujeros pasantes para insertos
de alambre
Macho para roscar según DIN 40435 (similar a DIN 371/DIN 376).
Macho para roscar universal GARANT Master Tap, diseñado para el uso en un amplio espectro de materiales
con una elevada seguridad en el proceso.
■ Material de corte HSS-E-PM para la máxima resistencia al desgaste. 13 3550
■ Coeficientes de fricción reducidos gracias al nuevo revestimiento de alto rendimiento.
■ Geometría especial para una evacuación de viruta óptima. L
Aplicación: Para la ejecución de roscas de asiento CE según rosca ISO métrica DIN 8140 para insertos roscados de
alambre STI (Screw Thread Insert).
D
Nota: ¡Observar estrictamente el ⌀ de taladro previo del agujero para roscar (ver tabla)!
13 DS
Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M K N
13 3560 30 35 20 30 30 25 12 8 10 8 20 20 ● ● ●
EG-M 11I 13 3560 Paso de L ⌀ D s □ ⌀ de agu- EG-M 11I 13 3560 Paso de L ⌀ D s □ ⌀ de agu-
rosca jero para rosca jero para
Macho de roscar a máquina roscar Macho de roscar a máquina roscar
GARANT Master Tap para GARANT Master Tap para
insertos de rosca de insertos de rosca de
alambre alambre
HSS-E-PM HSS-E-PM
AlTiX mm mm mm mm mm AlTiX mm mm mm mm mm
EG-M2 53,10 0,4 50 2,8 2,1 2,15 EG-M8 64,31 1,25 100 10 8 8,4
EG-M2,5 53,10 0,45 56 3,5 2,7 2,65 EG-M10 76,11 1,5 100 9 7 10,5
EG-M3 46,31 0,5 63 4,5 3,4 3,15 EG-M12 96,17 1,75 110 11 9 12,5
EG-M4 48,53 0,7 70 6 4,9 4,2 EG-M16 128,62 2 125 14 11 16,5
EG-M5 48,67 0,8 80 6 4,9 5,25 EG-M20 203,55 2,5 125 18 14,5 20,75
EG-M6 58,11 1 90 8 6,2 6,3

Insertos roscados y reparación de roscas
i

Mediante insertos roscados de
alambre también se pueden Encontrará insertos roscados y
alcanzar en materiales metálicos herramientas para la reparación de
de menor resistencia mecánica roscas en el catálogo de Hoffmann
uniones de alta resistencia. Group “Herramientas manuales
Los insertos roscados HELICOIL y de medición“ a partir del n.º
PLUS son de alta precisión, resis- 08 2800.
tentes a la corrosión y extremada-
mente resistentes al calor.
