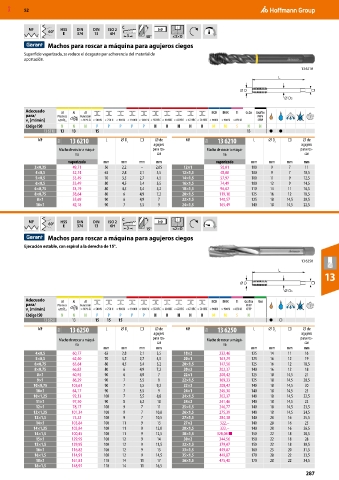

Page 287 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

MF 60° HSS DIN DIN ISO 2 C h9
E 374 13 6H 3 40° ≤3×D
Machos para roscar a máquina para agujeros ciegos
Superficie vaporizada, se reduce el desgaste por adherencia del material de
aportación.

13 6210
L

D
DS

Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M S N N
13 6210 13 13 15 13 ● ●
MF 11H 13 6210 L ⌀ D s □ ⌀ de MF 11H 13 6210 L ⌀ D s □ ⌀ de
agujero agujero
Macho de roscar a máqui- para ros- Macho de roscar a máqui- para ros-
na car na car
vaporizado mm mm mm mm vaporizado mm mm mm mm
3×0,35 49,71 56 2,2 – 2,65 12×1 50,01 100 9 7 11
4×0,5 32,74 63 2,8 2,1 3,5 12×1,5 48,08 100 9 7 10,5
5×0,5 33,49 70 3,5 2,7 4,5 14×1,5 57,97 100 11 9 12,5
6×0,5 33,49 80 4,5 3,4 5,5 16×1,5 74,49 100 12 9 14,5
6×0,75 33,19 80 4,5 3,4 5,2 18×1,5 96,62 110 14 11 16,5
8×0,75 38,64 80 6 4,9 7,2 20×1,5 119,18 125 16 12 18,5
8×1 35,69 90 6 4,9 7 22×1,5 140,57 125 18 14,5 20,5
10×1 42,18 90 7 5,5 9 24×1,5 165,49 140 18 14,5 22,5

C
MF 60° HSS DIN DIN ISO 2 h9
E 374 13 6H 3 15° ≤2×D
Machos para roscar a máquina para agujeros ciegos
Ejecución estable, con espiral a la derecha de 15°.

13 6250
L
13
D
DS
Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M S N
13 6250 13 15 15 15 ● ○
MF 11H 13 6250 L ⌀ D s □ ⌀ de MF 11H 13 6250 L ⌀ D s □ ⌀ de
agujero agujero
para ros- para ros-
Macho de roscar a máqui- car Macho de roscar a máqui- car
na na
mm mm mm mm mm mm mm mm
4×0,5 60,77 63 2,8 2,1 3,5 18×2 232,46 125 14 11 16
5×0,5 62,40 70 3,5 2,7 4,5 20×1 163,29 125 16 12 19
6×0,75 65,64 80 4,5 3,4 5,2 20×1,5 147,50 125 16 12 18,5
8×0,75 66,82 80 6 4,9 7,2 20×2 202,37 140 16 12 18
8×1 60,92 90 6 4,9 7 22×1 208,42 125 18 14,5 21
9×1 86,29 90 7 5,5 8 22×1,5 169,33 125 18 14,5 20,5
10×0,75 105,61 90 7 5,5 9,2 22×2 208,42 140 18 14,5 20
10×1 64,17 90 7 5,5 9 24×1 245,30 140 18 14,5 23
10×1,25 92,33 100 7 5,5 8,8 24×1,5 202,37 140 18 14,5 22,5
11×1 97,50 90 8 6,2 10 24×2 241,46 140 18 14,5 22
12×1 78,17 100 9 7 11 25×1,5 246,77 140 18 14,5 23,5
12×1,25 101,34 100 9 7 10,8 26×1,5 275,39 140 18 14,5 24,5
12×1,5 75,22 100 9 7 10,5 27×1,5 284,38 140 20 16 25,5
14×1 103,84 100 11 9 13 27×2 322,– 140 20 16 25
14×1,25 103,84 100 11 9 12,8 28×1,5 322,– 140 20 16 26,5
14×1,5 100,45 100 11 9 12,5 30×1,5 328,04 ■ 150 22 18 28,5
15×1 129,95 100 12 9 14 30×2 344,56 150 22 18 28
15×1,5 129,95 100 12 9 13,5 32×1,5 379,07 150 22 18 30,5
16×1 116,82 100 12 9 15 33×1,5 449,87 160 25 20 31,5
16×1,5 114,91 100 12 9 14,5 35×1,5 449,87 170 28 22 33,5
18×1 161,81 110 14 11 17 36×1,5 475,40 170 28 22 34,5
18×1,5 148,97 110 14 11 16,5
287
