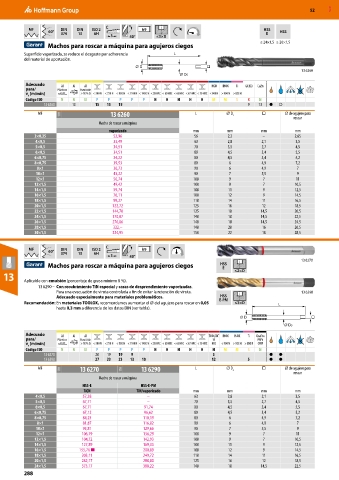

Page 288 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

MF 60° DIN DIN ISO 2 C h9 HSS HSS
374 13 6H 3 40° ≤3×D E
≤ 24×1,5 ≥ 26×1,5
Machos para roscar a máquina para agujeros ciegos
Superficie vaporizada, se reduce el desgaste por adherencia L
del material de aportación.
D
13 6260
DS
Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M S K N
13 6260 13 15 15 15 9 13 ● ○
MF 11H 13 6260 L ⌀ D s □ ⌀ de agujero para
roscar
Macho de roscar a máquina
vaporizado mm mm mm mm
3×0,35 52,96 56 2,2 – 2,65
4×0,5 33,49 63 2,8 2,1 3,5
5×0,5 34,51 70 3,5 2,7 4,5
6×0,5 34,51 80 4,5 3,4 5,5
6×0,75 34,22 80 4,5 3,4 5,2
8×0,75 39,53 80 6 4,9 7,2
8×1 36,73 90 6 4,9 7
10×1 43,22 90 7 5,5 9
12×1 50,74 100 9 7 11
12×1,5 49,42 100 9 7 10,5
14×1,5 59,74 100 11 9 12,5
16×1,5 76,11 100 12 9 14,5
18×1,5 99,27 110 14 11 16,5
20×1,5 122,72 125 16 12 18,5
22×1,5 144,70 125 18 14,5 20,5
24×1,5 170,07 140 18 14,5 22,5
26×1,5 276,86 140 18 14,5 24,5
28×1,5 322,– 140 20 16 26,5
30×1,5 324,95 150 22 18 28,5

C
MF 60° DIN DIN ISO 2 h9
374 13 6H 3 40° 13 6270
Machos para roscar a máquina para agujeros ciegos HSS ≤2×D
E
13 Aplicable con emulsión (porcentaje de grasa mínimo 8 %).

13 6290 – Con recubrimiento TiN especial y caras de desprendimiento vaporizadas.
Para una evacuación de viruta controlada a fin de evitar la retención de viruta. 13 6290
HSS
Adecuado especialmente para materiales problemáticos. E-PM
Recomendación: En materiales TOOLOX, recomendamos aumentar el ⌀ del agujero para roscar en 0,05 ≤3×D L
hasta 0,3 mm a diferencia de los datos DIN (ver tabla).
D
DS
Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H H M M S N
13 6270 20 19 19 9 3 ● ●
13 6290 27 23 23 13 10 12 5 ● ●
MF 11H 13 6270 11H 13 6290 L ⌀ D s □ ⌀ de agujero para
roscar
Macho de roscar a máquina
HSS-E HSS-E-PM
TiCN TiN/vaporizado mm mm mm mm
4×0,5 57,38 – 63 2,8 2,1 3,5
5×0,5 67,71 – 70 3,5 2,7 4,5
6×0,5 67,71 91,74 80 4,5 3,4 5,5
6×0,75 67,12 96,62 80 4,5 3,4 5,2
8×0,75 84,23 110,19 80 6 4,9 7,2
8×1 81,87 116,82 90 6 4,9 7
10×1 93,81 129,66 90 7 5,5 9
12×1 106,79 136,29 100 9 7 11
12×1,5 104,72 142,93 100 9 7 10,5
14×1,5 127,89 169,33 100 11 9 12,5
16×1,5 155,76 ■ 200,89 100 12 9 14,5
18×1,5 203,11 249,72 110 14 11 16,5
20×1,5 282,17 288,80 125 16 12 18,5
24×1,5 373,17 388,22 140 18 14,5 22,5
288
