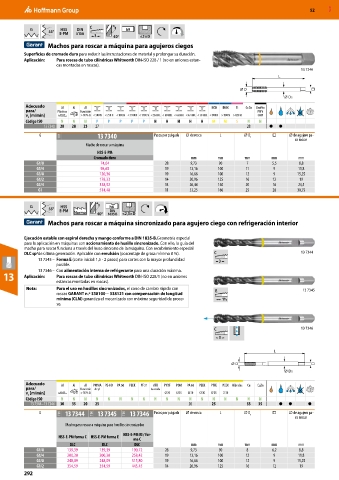

52 MXD

G 55° HSS DIN C h9
E-PM 5156 3 40° ≤2×D
Machos para roscar a máquina para agujeros ciegos
Superficies de cromado duro para reducir las incrustaciones de material y prolongar su duración.
Aplicación: Para roscas de tubo cilíndricas Whitworth DIN-ISO 228 / 1 (no en uniones estan-
cas montadas en roscas).
13 7340
L

D
DS
Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M S N N
13 7340 28 28 23 27 28 ● ●
G 11H 13 7340 Pasos por pulgada ⌀ de rosca L ⌀ D s □ ⌀ de agujero pa-
ra roscar
Macho de roscar a máquina
HSS-E-PM
Cromado duro mm mm mm mm mm
G1/8 74,04 28 9,73 90 7 5,5 8,8
G1/4 98,68 19 13,16 100 11 9 11,8
G3/8 120,36 19 16,66 100 12 9 15,25
G1/2 178,33 14 20,96 125 16 12 19
G3/4 338,52 14 26,44 140 20 16 24,5
G1 514,48 11 33,25 160 25 20 30,75

G 55° HSS h6
DIN
E-PM Norma 40° 1835 B ≤2,5×D
Machos para roscar a máquina sincronizado para agujero ciego con refrigeración interior

Ejecución estable con espiral derecha y mango conforme a DIN 1835-B.Geometría especial
para la aplicación en máquinas con accionamiento de husillo sincronizado. Con ello, la guía del
macho para roscar funciona a través del huso síncrono de la máquina. Con recubrimiento especial
DLC sp de última generación. Aplicable con emulsión (porcentaje de grasa mínimo 8 %). C 13 7344
2
13 7345 – Forma E (corte inicial: 1,5 - 2 pasos) para cortes con la mayor profundidad 3
posible.
13 7346 – Con alimentación interna de refrigerante para una duración máxima.
13 Aplicación: Para roscas de tubo cilíndricas Whitworth DIN-ISO 228/1 (no en uniones
estancas montadas en roscas).
Nota: Para el uso en husillos sincronizados, el cono de cambio rápido con E 13 7345
roscas GARANT n.º 338100 − 338121 con compensación de longitud
mínima (CLM) garantiza el mecanizado con máxima seguridad de proce- 1½
so.

C 13 7346
3
L

D
DS

Adecuado
para/
v [m/min]
c
Código ISO N N N N N N N N N N N N N N N N N N
13 7344– 13 7346 30 35 20 25 20 25 55 35 ● ● ●
G 11H 13 7344 11H 13 7345 11H 13 7346 Pasos por pulgada ⌀ de rosca L ⌀ D s □ ⌀ de agujero pa-
ra roscar
Macho para roscar a máquina para husillos sincronizados

HSS-E-PM RI / for-
HSS-E-PM forma C HSS-E-PM forma E
ma C
DLC DLC DLC mm mm mm mm mm
G1/8 139,39 139,39 190,72 28 9,73 90 8 6,2 8,8
G1/4 200,30 200,30 258,42 19 13,16 100 12 9 11,8
G3/8 248,09 248,09 315,80 19 16,66 100 12 9 15,25
G1/2 354,59 354,59 445,45 14 20,96 125 16 12 19
292
