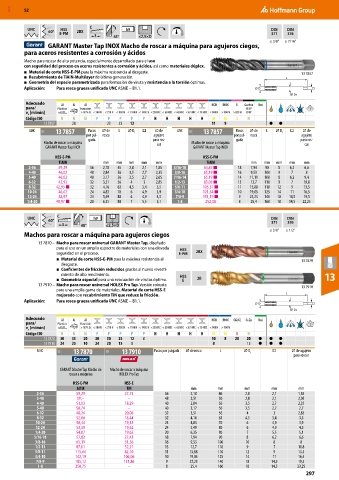

P. 297
MXD 52
UNC 60° HSS 2BX C h9 DIN DIN
E-PM 3 45° ≤2,5×D 371 376
≤ 3/8″ ≥ 7/16″
GARANT Master Tap INOX Macho de roscar a máquina para agujeros ciegos,
para aceros resistentes a corrosión y ácidos
Macho para roscar de alta potencia, especialmente desarrollado para el uso
con seguridad del proceso en aceros resistentes a corrosión y ácidos, así como materiales dúplex.
■ Material de corte HSS-E-PM para la máxima resistencia al desgaste. 13 7857
■ Recubrimiento de TiAlN-Multilayer de última generación. L
■ Geometría del espacio parametrizada para formación de viruta y resistencia a la torsión óptimas.
Aplicación: Para rosca gruesa unificada UNC ASME − B1.1. D
DS
Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M S N
13 7857 28 23 23 12 11 9 ● ●
UNC 11I 13 7857 Pasos ⌀ de L ⌀ D s □ ⌀ de UNC 11I 13 7857 Pasos ⌀ de L ⌀ D s □ ⌀ de
por pul- rosca agujero por pul- rosca agujero
gada para ros- gada para ros-
Macho de roscar a máquina car Macho de roscar a máquina car
GARANT Master Tap INOX GARANT Master Tap INOX
HSS-E-PM HSS-E-PM
TiAlN mm mm mm mm mm TiAlN mm mm mm mm mm
2-56 59,29 56 2,18 45 2,8 2,1 1,85 5/16-18 54,87 ■ 18 7,94 90 8 6,2 6,6
4-40 46,02 40 2,84 56 3,5 2,7 2,35 3/8-16 65,19 ■ 16 9,53 100 9 7 8
5-40 46,02 40 3,17 56 3,5 2,7 2,65 7/16-14 65,19 ■ 14 11,11 100 8 6,2 9,4
6-32 42,93 32 3,51 56 4 3 2,85 1/2-13 83,05 ■ 13 12,7 110 9 7 10,8
8-32 42,93 ■ 32 4,16 63 4,5 3,4 3,5 5/8-11 105,31 ■ 11 15,88 110 12 9 13,5
10-24 46,02 24 4,83 70 6 4,9 3,9 3/4-10 121,54 ■ 10 19,05 125 14 11 16,5
12-24 48,97 24 5,49 80 6 4,9 4,5 7/8-9 151,19 ■ 9 22,23 140 18 14,5 19,5
1/4-20 48,97 ■ 20 6,35 80 7 5,5 5,1 1-8 252,08 8 25,4 160 18 14,5 22,25
C
UNC 60° h9 DIN DIN
3 40° ≤2,5×D 371 376
≤ 3/8″ ≥ 1/2″
Machos para roscar a máquina para agujeros ciegos
13 7870 – Macho para roscar universal GARANT Master Tap, diseñado
para el uso en un amplio espectro de materiales con una elevada HSS
seguridad en el proceso. E-PM 2BX
■ Material de corte HSS-E-PM para la máxima resistencia al 13 7870
desgaste.
■ Coeficientes de fricción reducidos gracias al nuevo revesti-
miento de alto rendimiento. HSS 13
■ Geometría especial para una evacuación de virutas óptima. E 2B
13 7910 – Macho para roscar universal HOLEX Pro Tap. Versión robusta 13 7910
para una amplia gama de materiales. Material de corte HSS-E
mejorado con recubrimiento TiN que reduce la fricción. L
Aplicación: Para rosca gruesa unificada UNC ASME − B1.1.
D
DS
Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M K N
13 7870 30 35 20 30 30 25 12 8 10 8 20 20 ● ● ●
13 7910 24 25 10 24 20 15 8 8 15 ● ● ●
UNC 11I 13 7870 12I 13 7910 Pasos por pulgada ⌀ de rosca L ⌀ D s □ ⌀ de agujero
para roscar
GARANT Master Tap Macho de Macho de roscar a máquina
roscar a máquina HOLEX Pro Tap
HSS-E-PM HSS-E
AlTiX TiN mm mm mm mm mm
2-56 59,29 27,73 56 2,18 46 2,8 2,1 1,85
3-48 59,– – 48 2,51 50 2,8 2,1 2,05
4-40 51,03 18,29 40 2,84 56 3,5 2,7 2,35
5-40 50,74 – 40 3,17 56 3,5 2,7 2,7
6-32 48,24 20,06 32 3,51 56 4 3 2,85
8-32 52,66 18,44 32 4,16 63 4,5 3,4 3,5
10-24 50,44 19,33 24 4,83 70 6 4,9 3,9
12-24 53,39 19,62 24 5,49 80 6 4,9 4,5
1/4-20 54,87 19,62 20 6,35 80 7 5,5 5,1
5/16-18 57,82 27,43 18 7,94 90 8 6,2 6,6
3/8-16 65,19 31,56 16 9,53 100 10 8 8
1/2-13 87,61 52,21 13 12,7 110 9 7 10,8
5/8-11 115,64 62,10 11 15,88 110 12 9 13,5
3/4-10 142,19 106,06 10 19,05 125 14 11 16,5
7/8-9 185,12 131,86 9 22,23 140 18 14,5 19,5
1-8 250,75 – 8 25,4 160 18 14,5 23,25
297
