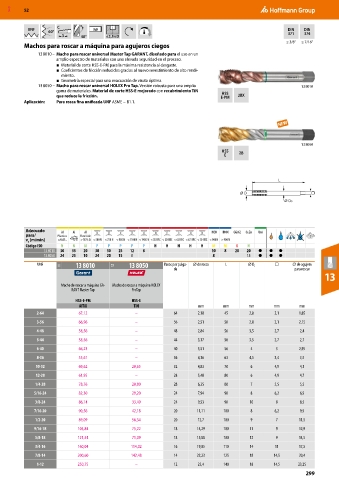

MXD 52

UNF 60° C h9 DIN DIN
3 40° ≤2,5×D 371 374
≤ 3/8“ ≥ 7/16“
Machos para roscar a máquina para agujeros ciegos
13 8010 – Macho para roscar universal Master Tap GARANT, diseñado para el uso en un
amplio espectro de materiales con una elevada seguridad en el proceso.
■ Material de corte HSS-E-PM para la máxima resistencia al desgaste.
■ Coeficientes de fricción reducidos gracias al nuevo revestimiento de alto rendi-
miento.
■ Geometría especial para una evacuación de viruta óptima.
13 8050 – Macho para roscar universal HOLEX Pro Tap. Versión robusta para una amplia 13 8010
gama de materiales. Material de corte HSS-E mejorado con recubrimiento TiN HSS
que reduce la fricción. E-PM 2BX
Aplicación: Para rosca fina unificada UNF ASME − B1.1.

13 8050
HSS
E 2B

L

D
DS

Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M K N
13 8010 30 35 20 30 30 25 12 8 10 8 20 20 ● ● ●
13 8050 24 25 10 24 20 15 8 8 15 ● ● ●
UNF 11I 13 8010 12I 13 8050 Pasos por pulga- ⌀ de rosca L ⌀ D s □ ⌀ de agujero
da para roscar
13

Macho de roscar a máquina GA- Macho de roscar a máquina HOLEX
RANT Master Tap ProTap
HSS-E-PM HSS-E
AlTiX TiN mm mm mm mm mm
2-64 67,12 – 64 2,18 45 2,8 2,1 1,85
3-56 66,96 – 56 2,51 50 2,8 2,1 2,15
4-48 58,56 – 48 2,84 56 3,5 2,7 2,4
5-44 58,56 – 44 3,17 56 3,5 2,7 2,7
6-40 66,23 – 40 3,51 56 4 3 2,95
8-36 55,61 – 36 4,16 63 4,5 3,4 3,5
10-32 69,62 20,65 32 4,83 70 6 4,9 4,1
12-28 61,95 – 28 5,48 80 6 4,9 4,7
1/4-28 78,76 20,80 28 6,35 80 7 5,5 5,5
5/16-24 82,30 29,20 24 7,94 90 8 6,2 6,9
3/8-24 86,14 33,49 24 9,53 90 10 8 8,5
7/16-20 90,56 42,18 20 11,11 100 8 6,2 9,9
1/2-20 89,09 56,34 20 12,7 100 9 7 11,5
9/16-18 103,84 75,22 18 14,29 100 11 9 12,9
5/8-18 121,54 71,09 18 15,88 100 12 9 14,5
3/4-16 160,04 114,02 16 19,05 110 14 11 17,5
7/8-14 200,60 142,48 14 22,23 125 18 14,5 20,4
1-12 250,75 – 12 25,4 140 18 14,5 23,25
299
