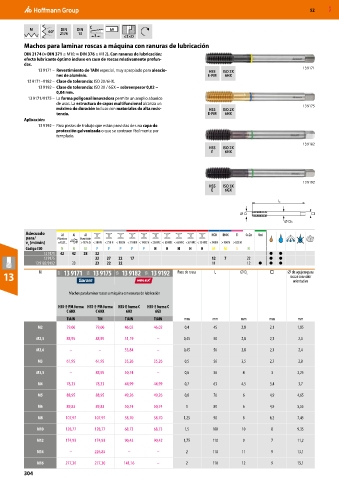

Machos para laminar roscas a máquina con ranuras de lubricación
DIN 2174 (≈ DIN 371 ≤ M10; ≈ DIN 376 ≥ M12). Con ranuras de lubricación;
efecto lubricante óptimo incluso en caso de roscas relativamente profun-
das.
13 9171 – Revestimiento de TAlN especial, muy apropiado para aleacio- HSS ISO 2X 13 9171
nes de aluminio. E-PM 6HX
13 9171–9182 – Clase de tolerancia: ISO 2X/6HX.
13 9192 – Clase de tolerancia: ISO 3X / 6GX = sobreespesor 0,02 −
0,04 mm.
13 9171/9175 – La forma poligonal innovadora permite un amplio abanico
de usos. La estructura de capas multifuncional alcanza un 13 9175
máximo de duración incluso con materiales de alta resis- HSS ISO 2X
tencia. E-PM 6HX
Aplicación:
13 9192 – Para piezas de trabajo que están provistas de una capa de
protección galvanizada o que se contraen fácilmente por
templado.
13 9182
HSS ISO 2X
E 6HX

13 9192
HSS ISO 3X
E 6GX
L
D
DS

Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M S N
13 9171 42 42 28 32 ● ●
13 9175 32 27 22 17 12 7 22 ● ●
13 9182/ 9192 23 23 22 22 11 12 ● ● ●
13 M 11H 13 9171 11H 13 9175 12H 13 9182 12H 13 9192 Paso de rosca L ⌀ D s □ ⌀ de agujero para
roscar con valor
orientativo

Machos para laminar roscas a máquina con ranuras de lubricación

HSS-E-PM forma HSS-E-PM forma HSS-E forma C HSS-E forma C
C 6HX C 6HX 6HX 6GX
TiAlN TiN TiAlN TiAlN mm mm mm mm mm
M2 79,06 79,06 46,02 46,02 0,4 45 2,8 2,1 1,85

M2,5 88,95 88,95 51,19 – 0,45 50 2,8 2,1 2,3
M2,6 – – 53,84 – 0,45 50 2,8 2,1 2,4

M3 61,95 61,95 35,26 35,26 0,5 56 3,5 2,7 2,8
M3,5 – 88,95 50,74 – 0,6 56 4 3 3,25

M4 78,33 78,33 44,99 44,99 0,7 63 4,5 3,4 3,7
M5 88,95 88,95 49,26 49,26 0,8 70 6 4,9 4,65
M6 89,83 89,83 50,74 50,74 1 80 6 4,9 5,55

M8 107,97 107,97 58,70 58,70 1,25 90 8 6,2 7,45

M10 128,77 128,77 68,73 68,73 1,5 100 10 8 9,35
M12 174,93 174,93 90,42 90,42 1,75 110 9 7 11,2
M14 – 226,85 – – 2 110 11 9 13,1

M16 277,30 277,30 141,16 – 2 110 12 9 15,1
