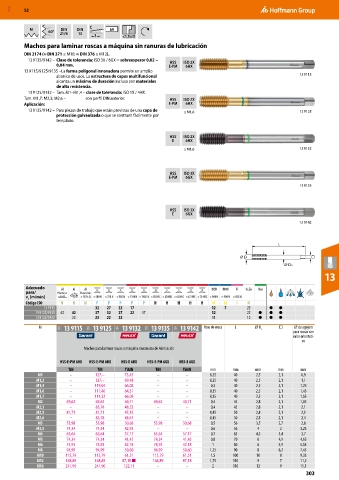

P. 303
MXD 52
M 60° DIN DIN C h9
2174 13 3 ≤1,5×D
Machos para laminar roscas a máquina sin ranuras de lubricación
DIN 2174 (≈ DIN 371 ≤ M10; ≈ DIN 376 ≥ M12).
13 9135/9142 – Clase de tolerancia: ISO 3X / 6GX = sobreespesor 0,02 − HSS ISO 2X
0,04 mm. E-PM 6HX
13 9115/9125/9135 – La forma poligonal innovadora permite un amplio
abanico de usos. La estructura de capas multifuncional 13 9115
alcanza un máximo de duración incluso con materiales
de alta resistencia.
13 9125/9132 – Tam. M1–M1,4 – clase de tolerancia: ISO 1X / 4HX
Tam. M1,7; M2,3; M2,6 – con perfil DIN anterior. HSS ISO 2X
Aplicación: E-PM 6HX
13 9135/9142 – Para piezas de trabajo que están provistas de una capa de ≥ M1,6 13 9125
protección galvanizada o que se contraen fácilmente por
templado.
HSS ISO 2X
E 6HX
≥ M1,6 13 9132
HSS ISO 3X
E-PM 6GX
13 9135
HSS ISO 3X
E 6GX
13 9142
L
D
DS
13
Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M S N
13 9115 32 27 22 17 12 7 22 ● ●
13 9125/ 9135 42 42 37 32 27 22 17 12 22 ● ● ●
13 9132/ 9142 23 23 22 22 11 12 ● ● ●
M 11H 13 9115 11H 13 9125 12H 13 9132 11H 13 9135 12H 13 9142 Paso de rosca L ⌀ D s □ ⌀ de agujero
para roscar con
valor orientati-
vo
Machos para laminar roscas a máquina sin ranuras de lubricación
HSS-E-PM 6HX HSS-E-PM 6HX HSS-E 6HX HSS-E-PM 6GX HSS-E 6GX
TiN TiN TiAlN TiN TiAlN mm mm mm mm mm
M1 – 127,– 73,45 – – 0,25 40 2,5 2,1 0,9
M1,2 – 127,– 69,48 – – 0,25 40 2,5 2,1 1,1
M1,4 – 119,04 66,08 – – 0,3 40 2,5 2,1 1,25
M1,6 – 111,80 64,31 – – 0,35 40 2,5 2,1 1,45
M1,7 – 114,32 66,08 – – 0,35 40 2,5 2,1 1,55
M2 69,62 69,62 40,71 69,62 40,71 0,4 45 2,8 2,1 1,85
M2,3 – 83,78 48,53 – – 0,4 45 2,8 2,1 2,1
M2,5 81,71 81,71 47,35 – – 0,45 50 2,8 2,1 2,3
M2,6 – 83,78 48,67 – – 0,45 50 2,8 2,1 2,4
M3 53,98 53,98 30,68 53,98 30,68 0,5 56 3,5 2,7 2,8
M3,5 74,34 74,34 42,93 – – 0,6 56 4 3 3,25
M4 65,64 65,64 37,17 65,64 37,17 0,7 63 4,5 3,4 3,7
M5 74,34 74,34 41,45 74,34 41,45 0,8 70 6 4,9 4,65
M6 74,93 74,93 42,18 74,93 42,18 1 80 6 4,9 5,55
M8 94,99 94,99 50,60 94,99 50,60 1,25 90 8 6,2 7,45
M10 115,79 115,79 61,51 115,79 61,51 1,5 100 10 8 9,35
M12 168,89 168,89 87,18 ■ 168,89 87,18 1,75 110 9 7 11,2
M16 241,90 241,90 122,13 – – 2 110 12 9 15,1
