52 MXD

NPT 60° ANSI C h9
B1.20.1 3 1:16

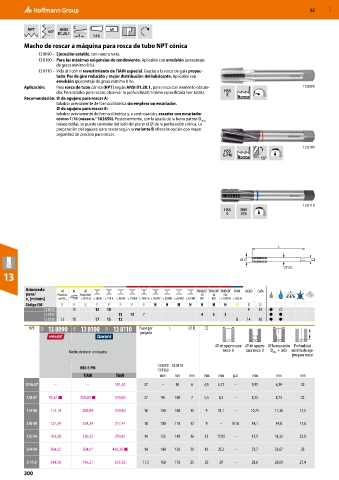

Macho de roscar a máquina para rosca de tubo NPT cónica
13 8090 – Ejecución estable, con ranura recta.
13 8100 – Para las máximas exigencias de rendimiento. Aplicable con emulsión (porcentaje
de grasa mínimo 8 %).
13 8110 – Vida útil con el revestimiento de TiAIN especial. Gracias a la rosca de guía proyec-
tada: Par de giro reducido y mejor distribución del lubricante. Aplicable con
emulsión (porcentaje de grasa mínimo 8 %).
Aplicación: Para rosca de tubo cónica (NPT) según ANSI B1.20.1, para rosca con elemento obtura- 13 8090
dor. Para taladro para roscar, observar la profundidad mínima especificada (ver tabla). HSS
E
Recomendación: ⌀ de agujero para roscar A: Norma
taladrar previamente de forma cilíndrica sin emplear un escariador.
⌀ de agujero para roscar B:
taladrar previamente de forma cilíndrica y, a continuación, escariar con escariador
cónico 1:16 (véase n.° 162650). Posteriormente, con la ayuda de la barra patrón D máx.
(véase tabla), se puede controlar del lado del plano el ⌀ de la perforación cónica. La
preparación del agujero para roscar según la variante B ofrece la opción con mayor
seguridad de proceso para roscar.

13 8100
HSS
E-PM
Norma 15°

13 8110
HSS DIN
E 374

L
D
DS
13

Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H H H M K N
13 8090 13 13 10 9 13 ● ○
13 8100 23 13 7 4 3 2 ● ●
13 8110 13 18 17 15 12 5 14 16 ● ●
NPT 12H 13 8090 11H 13 8100 11H 13 8110 Pasos por L ⌀ D s □
pulgada

⌀ de agujero para ⌀ de agujero ⌀ barra patrón Profundidad
Macho de roscar a máquina roscar A para roscar B D + 0,05 mínima de agu-
máx.
jero para roscar
13 8090 13 8110
HSS-E-PM
13 8100
TiAlN TiAlN mm mm mm mm mm pul mm mm mm
1/16-27 – – 191,02 27 – 90 6 4,9 6,15 – 5,95 6,39 12

1/8-27 93,81 ■ 200,89 ■ 170,80 27 90 100 7 5,5 8,5 – 8,25 8,74 12
1/4-18 113,14 200,89 170,80 18 100 100 11 9 11,1 – 10,75 11,36 17,5

3/8-18 127,59 254,29 217,41 18 100 110 12 9 – 9/16 14,1 14,8 17,6

1/2-14 181,28 320,52 270,81 14 125 140 16 12 17,85 – 17,5 18,32 22,9

3/4-14 264,02 504,01 430,26 ■ 14 140 150 20 16 23,3 – 22,7 23,67 23

1-11,5 344,56 746,21 633,36 11,5 160 170 25 20 29 – 28,6 29,69 27,4
