MXD 52

G 55° C h9
3 40° ≤2,5×D

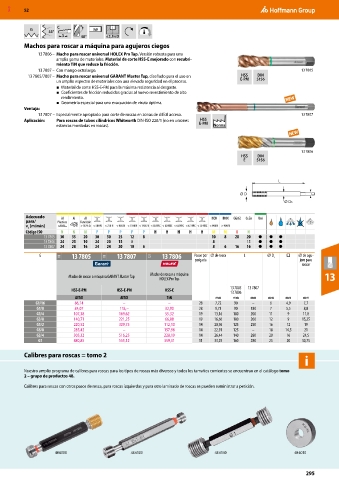

Machos para roscar a máquina para agujeros ciegos
13 7806 – Macho para roscar universal HOLEX Pro Tap. Versión robusta para una
amplia gama de materiales. Material de corte HSS-E mejorado con recubri-
miento TiN que reduce la fricción.
13 7807 – Con mango extralargo. 13 7805
13 7805/7807 – Macho para roscar universal GARANT Master Tap, diseñado para el uso en HSS DIN
un amplio espectro de materiales con una elevada seguridad en el proceso. E-PM 5156
■ Material de corte HSS-E-PM para la máxima resistencia al desgaste.
■ Coeficientes de fricción reducidos gracias al nuevo revestimiento de alto
rendimiento.
■ Geometría especial para una evacuación de viruta óptima.
Ventaja:
13 7807 – Especialmente apropiado para corte de roscas en zonas de difícil acceso. 13 7807
Aplicación: Para roscas de tubos cilíndricos Whitworth DIN-ISO 228/1 (no en uniones HSS
estancas montadas en roscas). E-PM Norma

13 7806
HSS DIN
E 5156

L

D
DS

Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M K N
13 7805 30 35 20 30 30 25 12 8 10 8 20 20 ● ● ●
13 7806 24 25 10 24 20 15 8 8 15 ● ● ●
13 7807 24 28 16 24 24 20 10 6 8 6 16 16 ● ● ●
G 11I 13 7805 11I 13 7807 12I 13 7806 Pasos por ⌀ de rosca L ⌀ D s □ ⌀ de agu-
pulgada jero para
roscar

Macho de roscar a máquina
Macho de roscar a máquina GARANT Master Tap 13
HOLEX Pro Tap
13 7805 13 7807
HSS-E-PM HSS-E-PM HSS-E
13 7806
AlTiX AlTiX TiN mm mm mm mm mm mm
G1/16 86,14 – – 28 7,72 90 – 6 4,9 7,7
G1/8 84,07 118,– 32,90 28 9,73 90 180 7 5,5 8,8
G1/4 107,38 169,62 55,32 19 13,16 100 200 11 9 11,8
G3/8 140,71 221,25 66,08 19 16,66 100 200 12 9 15,25
G1/2 220,52 309,75 112,10 14 20,96 125 250 16 12 19
G5/8 285,42 – 157,98 14 22,91 125 – 18 14,5 21
G3/4 305,32 516,25 228,19 14 26,44 140 280 20 16 24,5
G1 480,85 553,12 359,31 11 33,25 160 280 25 20 30,75

Calibres para roscas = tomo 2
i

Nuestro amplio programa de calibres para roscas para los tipos de roscas más diversos y todos los tamaños corrientes se encuentran en el catálogo tomo
2 – grupo de productos 48.

Calibres para roscas con otros pasos de rosca, para roscas izquierdas y para otro laminado de roscas se pueden suministrar a petición.

48 6008 48 6100 48 6140 48 6010
