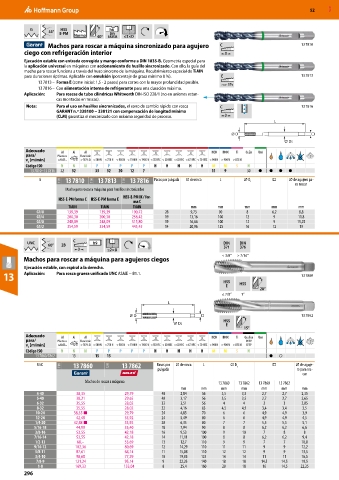

52 MXD

G 55° HSS h6
DIN
E-PM Norma 40° 1835 B ≤3×D
Machos para roscar a máquina sincronizado para agujero C 13 7810
ciego con refrigeración interior 3
Ejecución estable con entrada corregida y mango conforme a DIN 1835-B. Geometría especial para
la aplicación universal en máquinas con accionamiento de husillo sincronizado. Con ello, la guía del
macho para roscar funciona a través del huso síncrono de la máquina. Recubrimiento especial de TiAlN
para duraciones óptimas. Aplicable con emulsión (porcentaje de grasa mínimo 8 %). E 13 7813
13 7813 – Forma E (corte inicial: 1,5 - 2 pasos) para cortes con la mayor profundidad posible. 1½
13 7816 – Con alimentación interna de refrigerante para una duración máxima.
Aplicación: Para roscas de tubo cilíndricas Whitworth DIN-ISO 228/1 (no en uniones estan-
cas montadas en roscas).
Nota: Para el uso en husillos sincronizados, el cono de cambio rápido con rosca C 13 7816
GARANT n.º 338100 − 338121 con compensación de longitud mínima
(CLM) garantiza el mecanizado con máxima seguridad de proceso. 3
L

D
DS
Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M S N
13 7810– 13 7816 32 32 33 32 20 12 7 11 9 30 ● ● ● ●
G 11H 13 7810 11H 13 7813 11H 13 7816 Pasos por pulgada ⌀ de rosca L ⌀ D s □ ⌀ de agujero pa-
ra roscar
Macho para roscar a máquina para husillos sincronizados
HSS-E-PM IK / for-
HSS-E-PM forma C HSS-E-PM forma E
ma C
TiAlN TiAlN TiAlN mm mm mm mm mm
G1/8 139,39 139,39 190,72 28 9,73 90 8 6,2 8,8
G1/4 200,30 200,30 258,42 19 13,16 100 12 9 11,8
G3/8 248,09 248,09 315,80 19 16,66 100 12 9 15,25
G1/2 354,59 354,59 445,45 14 20,96 125 16 12 19
C
UNC 60° 2B h9 DIN DIN
3 ≤2×D 371 376
≤ 3/8″ ≥ 7/16″
Machos para roscar a máquina para agujeros ciegos
Ejecución estable, con espiral a la derecha.
13 Aplicación: Para rosca gruesa unificada UNC ASME − B1.1. 13 7860
HSS HSS
E
20°
≤ 7/8″ 1″
L

D 13 7862
HSS
DS E
15°
Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M S N
13 7860/ 7862 13 15 15 ● ○
UNC 11H 13 7860 12H 13 7862 Pasos por ⌀ de rosca L ⌀ D s □ ⌀ de aguje-
pulgada ro para ros-
car
Machos de roscar a máquina 13 7860 13 7862 13 7860 13 7862
mm mm mm mm mm mm mm
4-40 38,35 29,79 40 2,84 56 3,5 3,5 2,7 2,7 2,35
5-40 38,21 29,65 40 3,17 56 3,5 3,5 2,7 2,7 2,65
6-32 35,55 28,02 32 3,51 56 4 4 3 3 2,85
8-32 35,55 28,02 32 4,16 63 4,5 4,5 3,4 3,4 3,5
10-24 38,35 ■ 29,79 24 4,83 70 6 6 4,9 4,9 3,9
12-24 42,48 33,92 24 5,49 80 6 6 4,9 4,9 4,5
1/4-20 42,48 ■ 33,92 20 6,35 80 7 7 5,5 5,5 5,1
5/16-18 44,99 35,40 18 7,94 90 8 8 6,2 6,2 6,6
3/8-16 53,55 42,18 16 9,53 100 9 10 7 8 8
7/16-14 53,55 42,18 14 11,11 100 8 8 6,2 6,2 9,4
1/2-13 68,– 53,69 13 12,7 110 9 9 7 7 10,8
9/16-12 102,36 80,69 12 14,29 110 11 11 9 9 12,2
5/8-11 87,61 68,14 11 15,88 110 12 12 9 9 13,5
3/4-10 98,68 77,29 10 19,05 125 14 14 11 11 16,5
7/8-9 121,24 95,14 9 22,23 140 18 18 14,5 14,5 19,5
1-8 169,33 133,04 8 25,4 160 20 18 16 14,5 22,25
