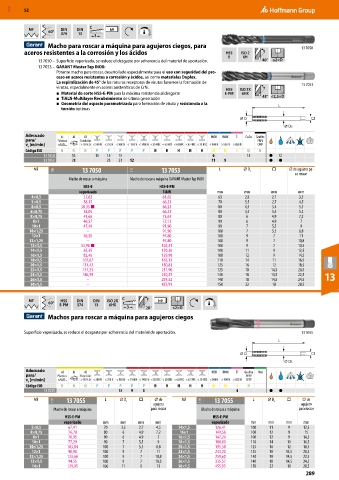

P. 289
MXD 52
MF 60° DIN DIN C h9
374 13 3
Macho para roscar a máquina para agujeros ciegos, para 13 7050
aceros resistentes a la corrosión y los ácidos HSS ISO 2
E 6H
13 7050 – Superficie vaporizada, se reduce el desgaste por adherencia del material de aportación. 40° ≤2×D
13 7053 – GARANT Master Tap INOX:
Potente macho para roscar, desarrollado especialmente para el uso con seguridad del pro-
ceso en aceros resistentes a corrosión y ácidos, así como materiales Duplex.
La espiralización de 45° de las ranuras receptoras de virutas favorece la formación de 13 7053
virutas, especialmente en aceros austeníticos de CrNi. HSS ISO 2X
■ Material de corte HSS-E-PM para la máxima resistencia al desgaste E-PM 6HX
■ TiALN-Multilayer Recubrimiento de última generación 45° ≤2,5×D
■ Geometría del espacio parametrizada para formación de viruta y resistencia a la L
torsión óptimas
D
DS
Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M S N N
13 7050 13 15 15 15 6 13 ● ○
13 7053 28 23 23 12 11 9 ● ●
MF 11H 13 7050 11I 13 7053 L ⌀ D s □ ⌀ de agujero pa-
ra roscar
Macho de roscar a máquina Macho de roscar a máquina GARANT Master Tap INOX
HSS-E HSS-E-PM
vaporizado TiAlN mm mm mm mm
4×0,5 37,62 61,65 63 2,8 2,1 3,5
5×0,5 38,35 66,23 70 3,5 2,7 4,5
6×0,5 38,35 ■ 66,23 80 4,5 3,4 5,5
6×0,75 38,05 66,23 80 4,5 3,4 5,2
8×0,75 43,66 73,61 80 6 4,9 7,2
8×1 40,57 72,13 90 6 4,9 7
10×1 47,49 91,90 90 7 5,5 9
10×1,25 – 91,90 100 7 5,5 8,8
12×1 56,20 97,80 100 9 7 11
12×1,25 – 97,80 100 9 7 10,8
12×1,5 53,98 ■ 105,31 100 9 7 10,5
14×1,5 65,35 120,36 100 11 9 12,5
16×1,5 82,46 139,98 100 12 9 14,5
18×1,5 107,67 163,13 110 14 11 16,5
20×1,5 131,43 180,83 125 16 12 18,5
22×1,5 157,23 211,96 125 18 14,5 20,5
24×1,5 186,59 230,55 140 18 14,5 22,5 13
26×1,5 – 293,52 140 18 14,5 24,5
30×1,5 – 423,91 150 22 18 28,5
MF 60° HSS DIN DIN ISO 2X C h9
E-PM 374 13 6HX 3 20° ≤2×D
Machos para roscar a máquina para agujeros ciegos
Superficie vaporizada, se reduce el desgaste por adherencia del material de aportación. 13 7055
L
D
DS
Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M S N
13 7055 18 9 3 4 ● ●
MF 11H 13 7055 L ⌀ D s □ ⌀ de MF 11H 13 7055 L ⌀ D s □ ⌀ de
agujero agujero
Macho de roscar a máquina para roscar Macho de roscar a máquina para roscar
HSS-E-PM HSS-E-PM
vaporizado mm mm mm mm vaporizado mm mm mm mm
5×0,5 67,41 70 3,5 2,7 4,5 14×1,5 126,41 100 11 9 12,5
8×0,75 76,70 80 6 4,9 7,2 16×1 149,56 100 12 9 15
8×1 70,95 90 6 4,9 7 16×1,5 147,20 100 12 9 14,5
10×1 77,29 90 7 5,5 9 18×1,5 188,80 110 14 11 16,5
10×1,25 103,84 100 7 5,5 8,8 20×1,5 195,58 125 16 12 18,5
12×1 98,98 100 9 7 11 22×1,5 233,20 125 18 14,5 20,5
12×1,25 123,60 100 9 7 10,8 24×1,5 259,60 140 18 14,5 22,5
12×1,5 94,55 100 9 7 10,5 26×1,5 335,57 140 18 14,5 24,5
14×1 129,95 100 11 9 13 30×1,5 455,93 150 22 18 28,5
289
