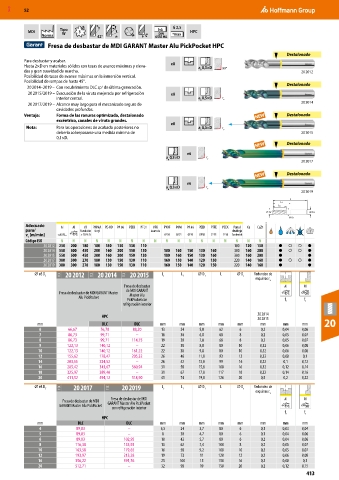

Page 413 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

G 2,5
MDI Tipo 3 h6 n max HPC
W
DIN
Norma 42° ≠ 6535 HA
Fresa de desbastar de MDI GARANT Master Alu PickPocket HPC
Destalonado
Para desbastar y acabar.
Hasta 2×D en materiales sólidos con tasas de avance máximas y eleva- e8 a 0,5×D 90°
das y gran suavidad de marcha. e 20 2012
Posibilidad de tasas de avance máximas en la inmersión vertical.
Posibilidad de rampas de hasta 45°.
20 2014–2019 – Con recubrimiento DLC sp 2 de última generación. Destalonado
20 2015/2019 – Evacuación de la viruta mejorada por refrigeración e8
interior central. a 0,5×D r v
e
20 2017/2019 – Alcance muy largo para el mecanizado seguro de 20 2014
cavidades profundas.
Ventaja: Forma de las ranuras optimizada, destalonado Destalonado
excéntrico, canales de viruta grandes.
e8
Nota: Para las operaciones de acabado posteriores no a 0,5×D r v
e
debería sobrepasarse una medida mínima de 20 2015
0,1×D.
Destalonado
e6
a 0,3×D r v
e 20 2017

Destalonado
e6
a 0,3×D r v
e
20 2019
L
L1
LC
Dc DS
D1
Adecuado
para/
v [m/min]
c
Código ISO N N N N N N N N N N N N N N N N N N
20 2012 250 200 180 180 130 150 130 110 180 120 150 ● ○ ○ ●
20 2014 550 500 450 200 160 200 150 130 180 160 150 130 160 300 160 200 ● ○ ○ ●
20 2015 550 500 450 200 160 200 150 130 180 160 150 130 160 300 160 200 ● ●
20 2017 380 300 270 180 130 150 130 110 160 150 140 120 150 220 140 160 ● ○ ○ ●
20 2019 380 300 270 180 130 150 130 110 160 150 140 120 150 220 140 160 ● ●
⌀ e8 D C 11X 20 2012 11X 20 2014 11X 20 2015 L c L 1 ⌀ D 1 L ⌀ D s Redondeo de
esquinas r v
Fresa de desbastar
de MDI GARANT
Fresa de desbastar de MDI GARANT Master Master Alu
Alu PickPocket
PickPocket con f z f z
refrigeración interior
20 2014
HPC
20 2015
mm DLC DLC mm mm mm mm mm mm mm mm 20
6 66,67 76,70 88,20 13 24 5,8 62 6 0,2 0,04 0,06
7 86,73 99,71 – 16 30 6,8 68 8 0,2 0,05 0,07
8 86,73 99,71 114,75 19 30 7,8 68 8 0,2 0,05 0,07
9 122,13 140,12 – 22 38 8,8 80 10 0,32 0,06 0,08
10 122,13 140,12 161,22 22 38 9,8 80 10 0,32 0,06 0,08
12 155,62 178,47 205,32 26 46 11,8 93 12 0,32 0,08 0,1
14 203,55 234,52 – 26 52 13,8 99 14 0,32 0,1 0,12
16 285,42 343,67 360,94 31 58 15,8 108 16 0,32 0,12 0,14
18 325,97 389,40 – 31 67 17,8 117 18 0,32 0,14 0,16
20 411,52 494,12 518,90 41 74 19,8 126 20 0,5 0,2 0,22
⌀ e8 D C 11X 20 2017 11X 20 2019 L c L 1 ⌀ D 1 L ⌀ D s Redondeo de
esquinas r v
Fresa de desbastar de MDI
Fresa de desbastar de MDI
GARANT Master Alu PickPocket GARANT Master Alu PickPocket
con refrigeración interior
f z f z
HPC
mm DLC DLC mm mm mm mm mm mm mm mm
4 89,83 – 6,5 24 3,7 80 6 0,1 0,03 0,04
5 89,83 – 8 30 4,7 80 6 0,1 0,04 0,06
6 89,83 102,95 10 42 5,7 80 6 0,2 0,04 0,06
8 116,38 133,93 13 62 7,4 100 8 0,2 0,05 0,07
10 163,58 179,65 16 58 9,2 100 10 0,2 0,05 0,07
12 193,97 213,28 19 73 11 120 12 0,2 0,06 0,08
16 356,22 391,76 25 100 15 150 16 0,2 0,08 0,1
20 512,71 – 32 98 19 150 20 0,2 0,12 0,15
