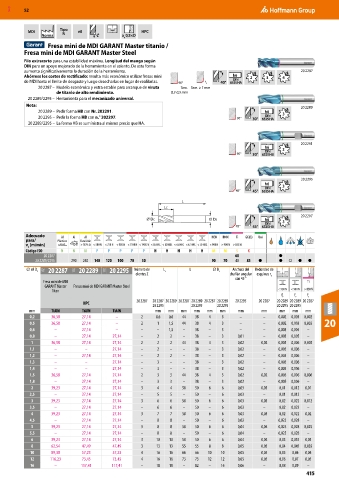

Page 415 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

MDI Tipo e8 HPC
N
Norma e
a 0,5×D
Fresa mini de MDI GARANT Master titanio /
Fresa mini de MDI GARANT Master Steel
Filo extracorto para una estabilidad máxima. Longitud del mango según
DIN para un apoyo mejorado de la herramienta en el asiento. De esta forma
aumenta significativamente la duración de la herramienta. 20 2287
Ahórrese los costes de rectificado: resulta más económico utilizar fresas mini h6 2 3 4
DIN
de MDI hasta el límite de desgaste y luego desecharlas en lugar de reafilarlas. 90° r v 40° 6535 HA
20 2287 – Modelo económico y extra estable para arranque de viruta Tam. Tam. ≥ 1 mm
de titanio de alto rendimiento. 0,2-0,5 mm
20 2289/2295 – Herramienta para el mecanizado universal.
Nota: 20 2289
20 2289 – Pedir forma HB con Nr. 202291. h6 3
DIN
20 2295 – Pedir la forma HB con n.° 202297. 90° 30° 6535 HA
20 2289/2295 – La forma HB se suministra al mismo precio que HA.

20 2291
h6
DIN 3
90° 30° 6535 HB

20 2295
h6
DIN 3
45° 45° 6535 HA
L
LC
20 2297
DC DS h6
DIN 3
45° 45° 6535 HB
Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M S K
20 2287 60 ●
20 2289/ 2295 290 240 140 120 100 70 50 90 70 40 85 ● ● ○ ● ●
⌀ e8 D C 11Z 20 2287 11X 20 2289 11X 20 2295 Número de L c L ⌀ D s Anchura del Redondeo de
dientes Z chaflán angular esquinas r v
con 45 °
Fresa mini de MDI
GARANT Master Fresas mini de MDI GARANT Master Steel
Titan < 900 N < 900 N
f z f z f z
20 2287 20 2287 20 2289 20 2287 20 2289 20 2287 20 2289 20 2295 20 2287 20 2289 20 2289 20 2287
HPC
20 2295 20 2295 20 2295 20 2295 20 2295
mm TiAlN TiAlN TiAlN mm mm mm mm mm mm mm mm mm mm mm
0,2 36,58 27,14 – 2 0,6 0,6 44 38 4 3 – – 0,002 0,003 0,002
0,5 36,58 27,14 – 2 1 1,5 44 38 4 3 – – 0,002 0,003 0,003 20
0,6 – 27,14 – – – 1,5 – 38 – 3 – – 0,003 0,005 –
0,8 – 27,14 27,14 – 2 2 – 38 – 3 0,01 – 0,003 0,005 –
1 36,58 27,14 27,14 2 2 2 44 38 4 3 0,02 0,02 0,005 0,006 0,005
1,1 – – 27,14 – 2 – – 38 – 3 0,02 – 0,005 0,006 –
1,2 – 27,14 27,14 – 2 2 – 38 – 3 0,02 – 0,005 0,006 –
1,3 – – 27,14 – 3 – – 38 – 3 0,02 – 0,005 0,006 –
1,4 – – 27,14 – 3 – – 38 – 3 0,02 – 0,005 0,006 –
1,5 36,58 27,14 27,14 2 3 3 44 38 4 3 0,02 0,02 0,005 0,006 0,006
1,8 – 27,14 27,14 – 3 3 – 38 – 3 0,02 – 0,005 0,006 –
2 39,23 27,14 27,14 3 4 4 50 50 6 6 0,03 0,03 0,01 0,012 0,01
2,5 – 27,14 27,14 – 5 5 – 50 – 6 0,03 – 0,01 0,012 –
3 39,23 27,14 27,14 3 6 6 50 50 6 6 0,03 0,03 0,02 0,022 0,012
3,5 – 27,14 27,14 – 6 6 – 50 – 6 0,03 – 0,02 0,022 –
4 39,23 27,14 27,14 3 7 7 50 50 6 6 0,03 0,03 0,02 0,022 0,02
4,5 – 27,14 27,14 – 8 8 – 50 – 6 0,03 – 0,025 0,028 –
5 39,23 27,14 27,14 3 8 8 50 50 6 6 0,04 0,04 0,025 0,028 0,025
5,5 – 27,14 27,14 – 8 8 – 50 – 6 0,04 – 0,025 0,028 –
6 39,23 27,14 27,14 3 10 10 50 50 6 6 0,04 0,04 0,03 0,035 0,03
8 62,54 47,49 47,49 3 13 13 55 55 8 8 0,05 0,05 0,04 0,045 0,035
10 89,38 57,23 57,23 4 16 16 66 66 10 10 0,05 0,05 0,05 0,06 0,04
12 116,23 73,45 73,45 4 16 16 73 73 12 12 0,05 0,05 0,06 0,07 0,05
16 – 117,41 117,41 – 18 18 – 82 – 16 0,06 – 0,08 0,09 –
415
