P. 63

MXD  52

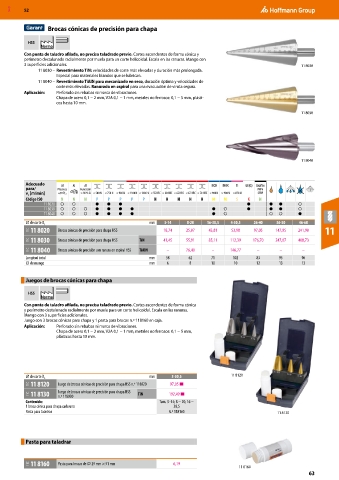

                  Brocas cónicas de precisión para chapa

           HSS
                  Norma      
          Con punta de taladro afilada, no precisa taladrado previo. Cortes ascendentes de forma cónica y
          perímetro destalonado radialmente por muela para un corte helicoidal. Escala en las ranuras. Mango con
          3 superficies adicionales.                                                                       11 8020
              11 8030 –  Revestimiento TiN: velocidades de corte más elevadas y duración más prolongada.
                     Especial para materiales blandos que se lubrican.
              11 8040 –  Revestimiento TiAlN para mecanizado en seco, duración óptima y velocidades de
                     corte más elevadas. Ranurado en espiral para una evacuación de viruta segura.
          Aplicación:   Perforado sin rebabas ni marca de vibraciones.
                     Chapa de acero 0,1 − 2 mm, V2A 0,1 − 1 mm, metales no ferrosos: 0,1 − 5 mm, plásti-
                     cos hasta 10 mm.
                                                                                                           11 8030









                                                                                                           11 8040



          Adecuado
          para/
          v  [m/min]
           c
          Código ISO  N    N   N   P   P   P   P   P   H   H   H   H    H   M   M   S   K   N
                11 8020  ○  ○      ●   ●   ●                                            ●       ●  ●      ○
                11 8030  ○  ○  ○   ●   ●   ●   ●                           ●    ○       ●       ●  ●      ○
                11 8040  ○  ○  ○  ●    ●   ●   ●                           ●    ○               ○  ○      ●
          ⌀ de corte D   C                           mm    3-14    8-20   16-30,5  4-30,5  26-40  36-50   46-60
           11C  11 8020  Brocas cónicas de precisión para chapa HSS  18,74  25,07  43,81  53,98  97,05  147,95  241,90  11
           11C  11 8030  Brocas cónicas de precisión para chapa HSS  TiN  41,45  55,91  85,11  112,39  176,70  247,07  408,73
           11C  11 8040  Brocas cónicas de precisión con ranura en espiral HSS  TiAlN  –  76,40  –  146,77  –  –  –
          Longitud total                             mm    58      62      71      102     83      95      96
          ⌀ de mango                                 mm     6       8      10      10      12      13      13


          Juegos de brocas cónicas para chapa

           HSS
                  Norma      
          Con punta de taladro afilada, no precisa taladrado previo. Cortes ascendentes de forma cónica
          y perímetro destalonado radialmente por muela para un corte helicoidal. Escala en las ranuras.
          Mango con 3 superficies adicionales.
          Juego con 3 brocas cónicas para chapa y 1 pasta para brocas n.º 118160 en caja.
          Aplicación:   Perforado sin rebabas ni marca de vibraciones.
                     Chapa de acero 0,1 − 2 mm, V2A 0,1 − 1 mm, metales no ferrosos: 0,1 − 5 mm,
                     plásticos hasta 10 mm.







          ⌀ de corte D   C                           mm      3-30,5               11 8120
           11C  11 8120  Juego de brocas cónicas de precisión para chapa HSS n.º 118020  97,05 ■
           11C  11 8130  Juego de brocas cónicas de precisión para chapa HSS   TiN  192,49 ■
                     n.º 118030
          Contenido:                                     Tam. 3 -14; 8 − 20; 16 −
          1 broca cónica para chapa cada uno                  30,5
          Pasta para taladrar                               N.º 118160                            11 8130




          Pasta para taladrar



           11C  11 8160  Pasta para brocas de ⌀ 29 mm × 91 mm  6,19                  11 8160
                                                                                                              63
