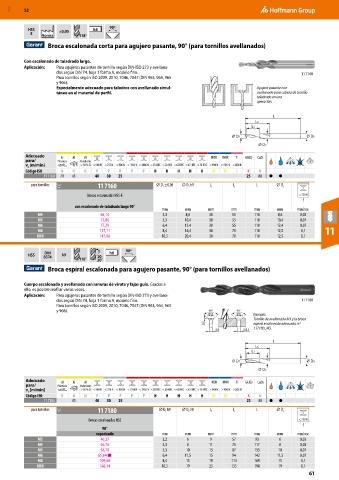

P. 61

MXD  52



                                        90º
           HSS                    h8
            E         ±0,05
                  Norma        118°         
                  Broca escalonada corta para agujero pasante, 90° (para tornillos avellanados)

          Con escalonado de taladrado largo.
          Aplicación:   Para agujeros pasantes de tornillo según DIN-ISO 273 y avellana-
                     dos según DIN 74, hoja 1 forma A, modelo fino.                                        11 7160
                     Para tornillos según ISO 2009, 2010, 7046, 7047 (DIN 963, 964, 965
                     y 966).
                     Especialmente adecuado para taladros con avellanado simul-            Agujero pasante con
                     táneo en el material de perfil.                                       avellanado para cabeza de tornillo
                                                                                           taladrado en una
                                                                                           operación.

                                                                                                 L
                                                                                           LC
                                                                                         L1

                                                                                    D1                         DS
                                                                                              D2

          Adecuado
          para/
          v  [m/min]
           c
          Código ISO  N    N   N   P   P   P   P   P   H   H   H   H    H   M   M   S   K   N
                11 7160  70  45     40  30  25                                          25  80  ●  ●
            para tornillos  11C    11 7160              ⌀ D  ±0,05  ⌀ D  h9  L 1   L c     L      ⌀ D s
                                                          1
                                                                   2
                                Brocas escalonadas HSS-E                                                  < 750 N
                                                                                                           f
                           con escalonado de taladrado largo 90°
                                                          mm      mm      mm      mm      mm      mm     mm/rev.
              M4                    68,14                 4,3     8,6     30       55     110      8,6    0,03
              M5                    72,86                 5,3     10,4    30       55     110     10,4    0,07
              M6                    77,29                 6,4     12,4    30       55     110     12,4    0,07
              M8                    117,11                8,4     16,4    30       70     110     12,5     0,1     11
              M10                   147,06                10,5    20,4    30       70     110     12,5     0,1


                 DIN                    h8   90º
           HSS  8374   h9          20-
                             118°    30°          
                  Broca espiral escalonada para agujero pasante, 90° (para tornillos avellanados)


          Cuerpo escalonado y avellanado con ranuras de viruta y fajas guía. Gracias a
          ello, es posible reafilar varias veces.
          Aplicación:   Para agujeros pasantes de tornillo según DIN-ISO 273 y avellana-
                     dos según DIN 74, hoja 1 forma A, modelo fino.                                        11 7180
                     Para tornillos según ISO 2009, 2010, 7046, 7047 (DIN 963, 964, 965
                     y 966).                                              90°       90°
                                                                          Ø9,2      Ø10   Ejemplo:
                                                                                          Tornillo de avellanado M5 y la broca
                                                                         0,3              espiral escalonada adecuada n.º
                                                                                          117180_M5.
                                                                             Ø5        Ø5,3
                                                                                                 L
                                                                                           LC
                                                                                         L1
                                                                                    D1                         DS
                                                                                              D2
          Adecuado
          para/
          v  [m/min]
           c
          Código ISO  N    N   N   P   P   P   P   P   H   H   H   H    H   M   M   S   K   N
                11 7180     45     40  30  25                                           25  80  ●  ●
            para tornillos  11C    11 7180               ⌀ D  h9  ⌀ D  h8  L 1     L c     L      ⌀ D s
                                                           1
                                                                   2
                                Brocas escalonadas HSS                                                    < 750 N
                                                                                                           f
                                     90°
                                   vaporizado             mm      mm      mm      mm      mm      mm     mm/rev.
              M3                    40,27                 3,2      6       9       57      93      6      0,03
              M4                    46,76                 4,3      8      11       75     117      8      0,03
              M5                    58,70                 5,3     10      13       87     133      10     0,07
              M6                   65,64 ■                6,4     11,5    15       94     142     11,5    0,07
              M8                    109,60                8,4     15      19      114     169      15      0,1
              M10                   168,44                10,5    19      23      135     198      19      0,1
                                                                                                              61
