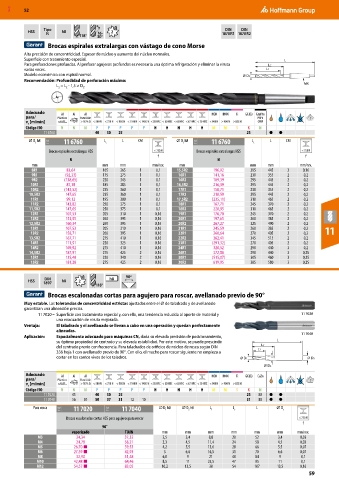

P. 59

MXD  52



                                                                                      DIN
                                                                                DIN
           HSS  Tipo   h8          16-  2                                      1870R1 1870R2
                 N
                             118°    30°     
                  Brocas espirales extralargas con vástago de cono Morse
          Alta precisión de concentricidad. Espesor de núcleo y aumento del núcleo normales.
          Superficie con tratamiento especial.                                                       L
          Para perforaciones profundas. Al perforar agujeros profundos es necesaria una óptima refrigeración y eliminar la viruta   LC
          varias veces.                                                                        L2
          Modelo económico con espiral normal.                                          DC
          Recomendación: Profundidad de perforación máxima:
                     L  = L  - 1,5 × D . C                                                                  MK
                      2
                        C


          Adecuado
          para/
          v  [m/min]
           c
          Código ISO  N    N   N   P   P   P   P   P   H   H   H   H    H   M   M   S   K   N
                11 6760           40   30  25                                           25      ●  ●
           ⌀ D  h8  11C  11 6760      L c   L     CM           ⌀ D  h8  11C  11 6760      L c   L     CM
                                                                 C
             C
                  Brocas espirales extralargas HSS     < 750 N        Brocas espirales extralargas HSS     < 750 N
                                                        f                                                   f
                          N                                                  N
            mm                       mm    mm         mm/rev.   mm                       mm    mm         mm/rev.
            8R1         83,64        165   265    1     0,1    15,5R2       196,92       295   445    2    0,16
            9R1         (92,33)      175   275    1     0,1     16R1        141,16       230   355    2     0,2
            9R2         (138,65)     220   345    1     0,1     16R2        189,39       295   445    2     0,2
            10R1        87,18        185   285    1     0,1    16,5R2       216,39       295   445    2     0,2
            10R2        (143,52)     235   360    1     0,1     17R1        158,71       230   355    2     0,2
           10,5R2       147,65       235   360    1     0,1     17R2        218,59       295   445    2     0,2
            11R1        99,12        195   300    1     0,1    17,5R2      (235,11)      310   465    2     0,2
            11R2        143,82       250   375    1     0,1     18R1        167,71       245   370    2     0,2
           11,5R2       147,65       250   375    1     0,1     18R2        220,95       310   465    2     0,2
            12R1        107,53       205   310    1     0,16    19R1        176,70       245   370    2     0,2
            12R2        153,55       260   395    1     0,16    20R1        197,65       260   385    2     0,2
           12,5R2       160,34       260   395    1     0,16    20R2        267,27       325   490    2     0,2
            13R1        107,53       205   310    1     0,16    21R1        245,59       260   385    2     0,2    11
            13R2        158,71       260   395    1     0,16    22R1        260,64       270   405    2     0,2
           13,5R2       167,71       275   410    1     0,16    22R2        362,41       345   515    2     0,2
            14R1        111,51       220   325    1     0,16    23R1       (291,32)      270   405    2     0,2
            14R2        169,92       275   410    1     0,16    24R1        320,52       290   440    3     0,2
           14,5R2       187,91       275   425    2     0,16    26R1        372,88       290   440    3    0,25
            15R1        135,40       220   340    2     0,16    30R1       (515,07)      305   460    3    0,25
            15R2        181,28       275   425    2     0,16    30R2        619,95       385   580    3    0,25

                                             90º
                 DIN                    h8
           HSS  1897   h8    2
                                   118°           
                  Brocas escalonadas cortas para agujero para roscar, avellanado previo de 90°
          Muy estable. Las tolerancias de concentricidad estrictas ajustadas entre el ⌀ de taladrado y de avellanado
          garantizan una alineación precisa.
              11 7020 –  Superficie con tratamiento especial y, con ello, una tendencia reducida al aporte de material y   11 7020
                     una evacuación de viruta mejorada.
          Ventaja:   El taladrado y el avellanado se llevan a cabo en una operación y quedan perfectamente
                     alineadas.                                                                            11 7040
          Aplicación:   Especialmente adecuado para máquinas CN, dada su elevada precisión de posicionamiento,
                     su óptima propiedad de centrado y su elevada estabilidad. Por este motivo, se puede prescindir   L
                     del centrado previo con frecuencia. Para taladrados de orificios de núcleo de rosca según DIN   L1  LC
                     336 hoja 1 con avellanado previo de 90°. Con ello, el macho para roscar siguiente no empieza a
                     cortar en los cantos vivos de los taladros.                       D1                      DS
                                                                                                D2
          Adecuado
          para/
          v  [m/min]
           c
          Código ISO  N    N   N   P   P   P   P   P   H   H   H   H    H   M   M   S   K   N
                11 7020     45     40  30  25                                           25  80  ●  ●
                11 7040     56  50  50  37  31  12  10                                  31  80  ●  ●
             Para rosca  11C  11 7020  11C  11 7040      ⌀ D  h8  ⌀ D  h8  L 1     L c     L      ⌀ D s
                                                           1
                                                                   2
                        Brocas escalonadas cortas HSS para agujeros para roscar                           < 750 N
                                                                                                           f
                                     90°
                          vaporizado         TiAlN        mm      mm      mm      mm      mm      mm     mm/rev.
              M3            24,34            37,32        2,5     3,4     8,8      20      52      3,4    0,03
              M4            24,78            38,21        3,3     4,5     11,4     24      58      4,5    0,03
              M5           26,70 ■           39,53        4,2     5,5     13,6     28      66      5,5    0,07
              M6           27,59 ■           42,93         5      6,6     16,5     31      70      6,6    0,07
              M8            32,90            51,48        6,8      9      21       40      84      9       0,1
              M10          42,48 ■           64,46        8,5     11      25,5     47      95      11      0,1
              M12          54,57 ■           83,05        10,2    13,5    30       54     107     13,5    0,16
                                                                                                              59
