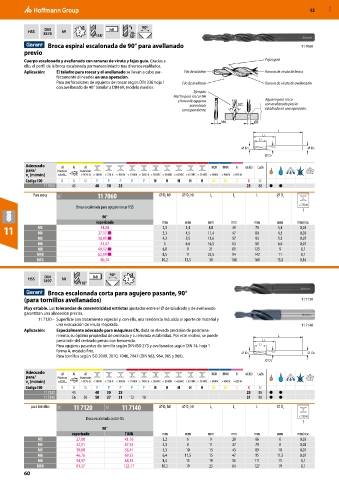

                  Broca espiral escalonada de 90° para avellanado                                          11 7060
          previo
          Cuerpo escalonado y avellanado con ranuras de viruta y fajas guía. Gracias a        Fajas guía
          ello, el perfil de la broca escalonada permanece intacto tras diversos reafilados.
          Aplicación:   El taladro para roscar y el avellanado se llevan a cabo per-  Filo de taladrar  Ranura de viruta de broca
                     fectamente alineados en una operación.
                     Para perforaciones de agujeros de roscar según DIN 336 hoja 1   Filo de avellanar  Ranura de viruta de avellanador
                     con avellanado de 90° (similar a DIN 69, modelo medio).
                                                                     Ejemplo:
                                                              Macho para roscar M6
                                                                y broca de agujeros           Agujero para rosca
                                                                    para roscar      90°      con avellanado previo
                                                                 correspondiente.             taladrado en una operación.
                                                                               M6         Ø5
                                                                                                   L
                                                                                             LC
                                                                                            L1
                                                                                        D1                     DS
                                                                                                D2
          Adecuado
          para/
          v  [m/min]
           c
          Código ISO  N    N   N   P   P   P   P   P   H   H   H   H    H   M   M   S   K   N
                11 7060     45     40  30  25                                           25  80  ●  ●
             Para rosca  11C       11 7060               ⌀ D  h9  ⌀ D  h8  L 1     L c     L      ⌀ D s
                                                                   2
                                                           1
                                                                                                          < 750 N
                            Broca escalonada para agujero roscar HSS
                                                                                                           f
                                     90°
                                   vaporizado             mm      mm      mm      mm      mm      mm     mm/rev.
  11          M3                   37,17 ■                2,5     3,4     11,4     39      70      3,4    0,03
                                    34,08
                                                                          8,8
                                                                                                   4,5
                                                          3,3
                                                                                                          0,03
                                                                  4,5
              M4
                                                                                   47
                                                                                           80
              M5                   38,05 ■                4,2     5,5     13,6     57      93      5,5    0,07
              M6                    43,07                  5      6,6     16,5     63     101      6,6    0,07
              M8                   49,12 ■                6,8      9      21       81     125      9       0,1
              M10                  62,99 ■                8,5     11      25,5     94     142      11      0,1
              M12                   80,24                 10,2    13,5    30      108     160     13,5    0,16
                 DIN              h8    90º
           HSS  1897   h8                     2
                             118°                 
                  Broca escalonada corta para agujero pasante, 90°
          (para tornillos avellanados)                                                                     11 7120
          Muy estable. Las tolerancias de concentricidad estrictas ajustadas entre el ⌀ de taladrado y de avellanado
          garantizan una alineación precisa.
              11 7120 –  Superficie con tratamiento especial y, con ello, una tendencia reducida al aporte de material y
                     una evacuación de viruta mejorada.                                                    11 7140
          Aplicación:   Especialmente adecuado para máquinas CN, dada su elevada precisión de posiciona-
                     miento, su óptima propiedad de centrado y su elevada estabilidad. Por este motivo, se puede   L
                     prescindir del centrado previo con frecuencia.                          LC
                     Para agujeros pasantes de tornillo según DIN-ISO 273 y avellanados según DIN 74, hoja 1   L1
                     forma A, modelo fino.                                              D1                     DS
                     Para tornillos según ISO 2009, 2010, 7046, 7047 (DIN 963, 964, 965 y 966).
                                                                                                D2
          Adecuado
          para/
          v  [m/min]
           c
          Código ISO  N    N   N   P   P   P   P   P   H   H   H   H    H   M   M   S   K   N
                11 7120     45     40  30  25                                           25  80  ●  ●
                11 7140     56  50  50  37  31  12  10                                  31  80  ●  ●
            para tornillos  11C  11 7120  11C  11 7140   ⌀ D  h8  ⌀ D  h8  L 1     L c     L      ⌀ D s
                                                           1
                                                                   2
                                                                                                          < 750 N
                               Broca escalonada corta HSS
                                                                                                           f
                                     90°
                          vaporizado         TiAlN        mm      mm      mm      mm      mm      mm     mm/rev.
              M3            27,88            41,16        3,2      6       9       28      66      6      0,03
              M4            32,01            47,35        4,3      8      11       37      79      8      0,03
              M5            39,68            58,41        5,3     10      13       43      89      10     0,07
              M6            46,76            69,32        6,4     11,5    15       47      95     11,5    0,07
              M8            54,57            84,52        8,4     15      19       56     111      15      0,1
              M10           81,57           123,17        10,5    19      23       64     127      19      0,1
