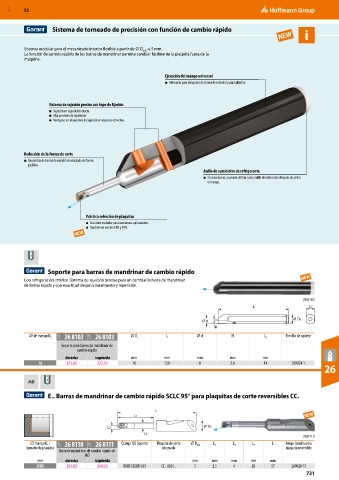

MXD 52

Sistema de torneado de precisión con función de cambio rápido

Sistema modular para el mecanizado interior flexible a partir de ⌀ D = 5 mm.
mín
La función de cambio rápido de las barras de mandrinar permite cambiar fácilmente la plaquita fuera de la
máquina.

Ejecución del mango universal
■ Adecuado para máquinas de torneado estándar y para cilindrar.

Sistema de sujeción preciso con tope de fijación
■ Sujeción en la posición exacta.
■ Alta precisión de repetición.
■ Ventajoso en situaciones de sujeción en espacios estrechos.

Reducción de la fuerza de corte
■ Geometría de barras de mandrinar realizada de forma
positiva.
Anillo de suministro de refrigerante
■ Si es necesario, se puede utilizar como anillo de obturación después de cortar
el mango.

Práctica selección de plaquitas
■ Sustratos estándar para numerosas aplicaciones.
■ También en versión CBN y PKD.

Soporte para barras de mandrinar de cambio rápido
Con refrigeración interior. Sistema de sujeción preciso para un cambiar la barra de mandrinar
de forma rápida y con exactitud de posicionamiento y repetición.

26 8102
L L2

d DS
H
⌀ de mango D S 21P 26 8102 21P 26 8103 ⌀ D s L ⌀ d H L 2 Tornillo de apriete
Soporte para barras de mandrinar de
cambio rápido
derecha izquierda mm mm mm mm mm
16 323,02 323,02 16 120 8 2,8 14 269024 1
26

MD

E.. Barras de mandrinar de cambio rápido SCLC 95° para plaquitas de corte reversibles CC.

L
L1
L3 DS
L4
26 8110
⌀ mango D / 21P 26 8110 21P 26 8111 Código ISO Soporte Plaquita de corte ⌀ D mín L 3 L 4 L 1 L Juego tornillo para
S
tamaño de plaquita adecuada plaquita reversible
Barra de mandrinar de cambio rápido de
MD
mm derecha izquierda mm mm mm mm mm
8/03 264,02 264,02 E08X SCLCR/L03 CC.. 0301.. 5 2,5 4 26 57 269028 13
731
