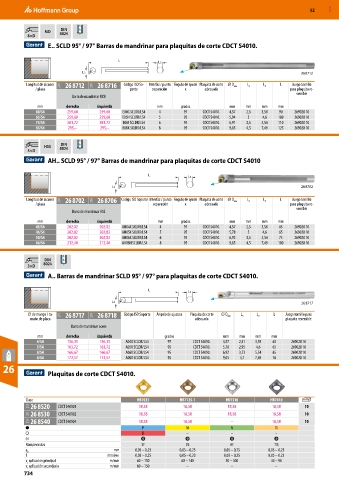

Page 734 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

DIN
MD 8024
8×D
E.. SCLD 95° / 97° Barras de mandrinar para plaquitas de corte CDCT S4010.

L
L2
L3 26 8712
Longitud de alcance 21V 26 8712 21V 26 8716 Código ISO So- Interfaz / punto Ángulo de ajuste Plaquita de corte ⌀ D mín L 3 L 2 L Juego tornillo
/ placa porte separación κ adecuada para plaquita re-
versible
Barra de mandrinar MDI
mm derecha izquierda mm grados mm mm mm mm
60/S4 259,60 259,60 E04G SCLDR/LS4 4 97 CDCT S4010. 4,57 2,5 3,58 90 269028 10
65/S4 259,60 259,60 E05H SCLDR/LS4 5 95 CDCT S4010. 5,94 3 4,6 100 269028 10
75/S4 281,72 281,72 E06J SCLDR/LS4 6 95 CDCT S4010. 6,91 3,5 5,54 110 269028 10
85/S4 295,– 295,– E08K SCLDR/LS4 8 95 CDCT S4010. 9,05 4,5 7,49 125 269028 10

DIN
HSS
5×D 8024
AH.. SCLD 95° / 97° Barras de mandrinar para plaquitas de corte CDCT S4010

L
L2
L3 26 8702
Longitud de alcance 21V 26 8702 21V 26 8706 Código ISO Soporte Interfaz / punto Ángulo de ajuste Plaquita de corte ⌀ D mín L 3 L 2 L Juego tornillo
/ placa separación κ adecuada para plaquita re-
versible
Barra de mandrinar HSS
mm derecha izquierda mm grados mm mm mm mm
45/S4 202,82 202,82 AH04X SCLDR/LS4 4 97 CDCT S4010. 4,57 2,5 3,58 65 269028 10
46/S4 202,82 202,82 AH05X SCLDR/LS4 5 95 CDCT S4010. 5,78 3 4,6 65 269028 10
50/S4 202,82 202,82 AH06X SCLDR/LS4 6 95 CDCT S4010. 6,92 3,5 5,54 75 269028 10
66/S4 212,40 212,40 AH08H SCLDR/LS4 8 95 CDCT S4010. 9,05 4,5 7,49 100 269028 10

DIN
3×D 8024
A.. Barras de mandrinar SCLD 95° / 97° para plaquitas de corte CDCT S4010.

L L2

L3 26 8717
⌀ de mango / ta- 21V 26 8717 21V 26 8718 Código ISO Soporte Ángulo de ajuste κ Plaquita de corte ⌀ D mín L 3 L 2 L Juego tornillo para
maño de placa adecuada plaquita reversible
Barra de mandrinar acero
mm derecha izquierda grados mm mm mm mm
4/S4 156,35 156,35 A04X SCLDR/LS4 97 CDCT S4010. 4,57 2,41 3,58 65 269028 10
5/S4 163,72 163,72 A05X SCLDR/LS4 95 CDCT S4010. 5,78 2,95 4,6 65 269028 10
6/S4 166,67 166,67 A06X SCLDR/LS4 95 CDCT S4010. 6,92 3,73 5,54 65 269028 10
8/S4 172,57 172,57 A08X SCLDR/LS4 95 CDCT S4010. 9,05 4,7 7,49 76 269028 10
26
Plaquitas de corte CDCT S4010.

Clase HB7035 HB7125-1 HU7310 HB7410
21I 26 8520 CDCT S40101 18,58 18,58 18,58 18,58 10
21I 26 8530 CDCT S40102 18,58 18,58 18,58 18,58 10
21I 26 8540 CDCT S40104 18,58 18,58 – 18,58 10
P M N Ti
K – – –

Rompevirutas SF VS AF TIS
a p mm 0,05 – 0,23 0,05 – 0,23 0,05 – 0,75 0,05 – 0,23
f mm/rev. 0,03 – 0,25 0,05 – 0,23 0,03 – 0,25 0,05 – 0,23
v aplicación principal m/min 60 – 150 60 – 140 50 – 300 40 – 90
c
v aplicación secundaria m/min 60 – 150 – – –
c
734
