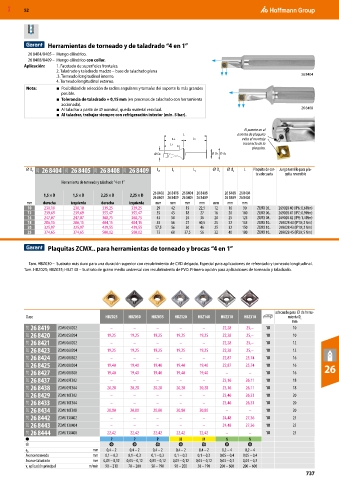

Page 737 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

Herramientas de torneado y de taladrado “4 en 1”
26 8404/8405 – Mango cilíndrico.
26 8408/8409 – Mango cilíndrico con collar.
Aplicación: 1. Facetado de superficies frontales.
2. Taladrado y taladrado macizo – base de taladrado plana
.3. Torneado longitudinal interno. 26 8404
4. Torneado longitudinal externo.
Nota: ■ Posibilidad de selección de radios angulares y tamaño del soporte lo más grandes
posible.
■ Tolerancia de taladrado + 0,15 mm (en procesos de taladrado con herramienta
accionada).
■ Al taladrar a partir de ⌀ nominal, queda material residual. 26 8408
■ Al taladrar, trabajar siempre con refrigeración interior (mín. 5 bar).

El puente en el
L asiento de plaquita
LA LS evita el montaje
L1 incorrecto de la
plaquita.
DC DS d2
⌀ D C 21X 26 8404 21X 26 8405 21X 26 8408 21X 26 8409 L A L s L 1 ⌀ D s ⌀ d 2 L Plaquita de cor- Juego tornillo para pla-
te adecuada quita reversible
Herramienta de torneado y taladrado “4 en 1”

26 8408 26 8408 26 8404 26 8408 26 8408 26 8404
1,5 × D 1,5 × D 2,25 × D 2,25 × D
26 8409 26 8409 26 8405 26 8409 26 8409 26 8405
mm derecha izquierda derecha izquierda mm mm mm mm mm mm mm
10 230,10 230,10 339,25 339,25 29 42 15 22,5 12 16 90 ZCMX 05.. 269028 40 (IP6; 0,6 Nm)
12 239,69 239,69 355,47 355,47 35 45 18 27 16 20 100 ZCMX 06.. 269028 41 (IP7; 0,9 Nm)
16 247,07 247,07 368,75 368,75 43 50 24 36 20 25 125 ZCMX 08.. 269028 42 (IP9; 1,4 Nm)
18 286,15 286,15 404,15 404,15 53 56 27 40,5 25 32 135 ZCMX 10.. 269028 43 (IP10; 2 Nm)
20 325,97 325,97 439,55 439,55 57,5 56 30 46 25 32 150 ZCMX 10.. 269028 43 (IP10; 2 Nm)
25 374,65 374,65 500,02 500,02 73 60 37,5 56 32 40 180 ZCMX 10.. 269028 45 (IP20; 5 Nm)

Plaquitas ZCMX.. para herramientas de torneado y brocas “4 en 1”

Tam. HBZ030 – Sustrato más duro para una duración superior con recubrimiento de CVD delgado. Especial para aplicaciones de refrentado y torneado longitudinal.
Tam. HBZ025; HBZ035; HBZ140 – Sustrato de grano medio universal con recubrimiento de PVD. Primera opción para aplicaciones de torneado y taladrado.

adecuado para ⌀ de herra-
Clase HBZ025 HBZ030 HBZ035 HBZ120 HBZ140 HUZ310 HBZ310 mienta D c
mm
21E 26 8419 ZCMX 050202 – – – – – 22,28 25,– 10 10
21E 26 8420 ZCMX 050204 19,25 19,25 19,25 19,25 19,25 22,28 25,– 10 10
21E 26 8421 ZCMX 060202 – – – – – 22,28 25,– 10 12
21E 26 8423 ZCMX 060204 19,25 19,25 19,25 19,25 19,25 22,28 25,– 10 12
21E 26 8424 ZCMX 080302 – – – – – 22,87 25,74 10 16
21E 26 8425 ZCMX 080304 19,40 19,40 19,40 19,40 19,40 22,87 25,74 10 16 26
21E 26 8427 ZCMX 080308 19,40 19,40 19,40 19,40 19,40 – – 10 16
21E 26 8437 ZCMX 09T302 – – – – – 23,16 26,11 10 18
21E 26 8438 ZCMX 09T304 20,28 20,28 20,28 20,28 20,28 23,16 26,11 10 18
21E 26 8429 ZCMX 10T302 – – – – – 23,46 26,33 10 20
21E 26 8433 ZCMX 10T304 – – – – – 23,46 26,33 10 20
21E 26 8434 ZCMX 10T308 20,80 20,80 20,80 20,80 20,80 – – 10 20
21E 26 8442 ZCMX 130402 – – – – – 24,48 27,36 10 25
21E 26 8443 ZCMX 130404 – – – – – 24,48 27,36 10 25
21E 26 8444 ZCMX 130408 22,42 22,42 22,42 22,42 22,42 – – 10 25
P P P M M N N

a p mm 0,4 – 2 0,4 – 2 0,4 – 2 0,4 – 2 0,4 – 2 0,2 – 4 0,2 – 4
Avance torneado mm 0,1 – 0,3 0,1 – 0,3 0,1 – 0,3 0,1 – 0,3 0,1 – 0,3 0,05 – 0,4 0,05 – 0,4
Avance taladrado mm 0,03 – 0,12 0,03 – 0,12 0,03 – 0,12 0,03 – 0,12 0,03 – 0,12 0,03 – 0,3 0,03 – 0,3
v aplicación principal m/min 90 – 210 70 – 200 50 – 190 90 – 200 50 – 190 200 – 600 200 – 600
c
